汽車車門框作為車身關鍵裝配部件，其尺寸精度與結構完整性直接決定車門的閉合密封性、裝配貼合度及整車安全性?？蛻粜鑼υ撈囓囬T框進行三維掃描，獲取高精度、完整的三維數據，通過與原始模型比對生成三維檢測色譜圖，借助色譜圖直觀量化邊緣輪廓、安裝孔位、曲面弧度等關鍵部位的誤差分布，以此科學判斷車門框是否合格。由于客戶對掃描精度、數據完整性要求極高，且需要適配車間等多樣化檢測場景，傳統測量方式難以滿足需求，因此選擇 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，為汽車車門框的精準質量檢測提供高效可靠的數字化支撐。

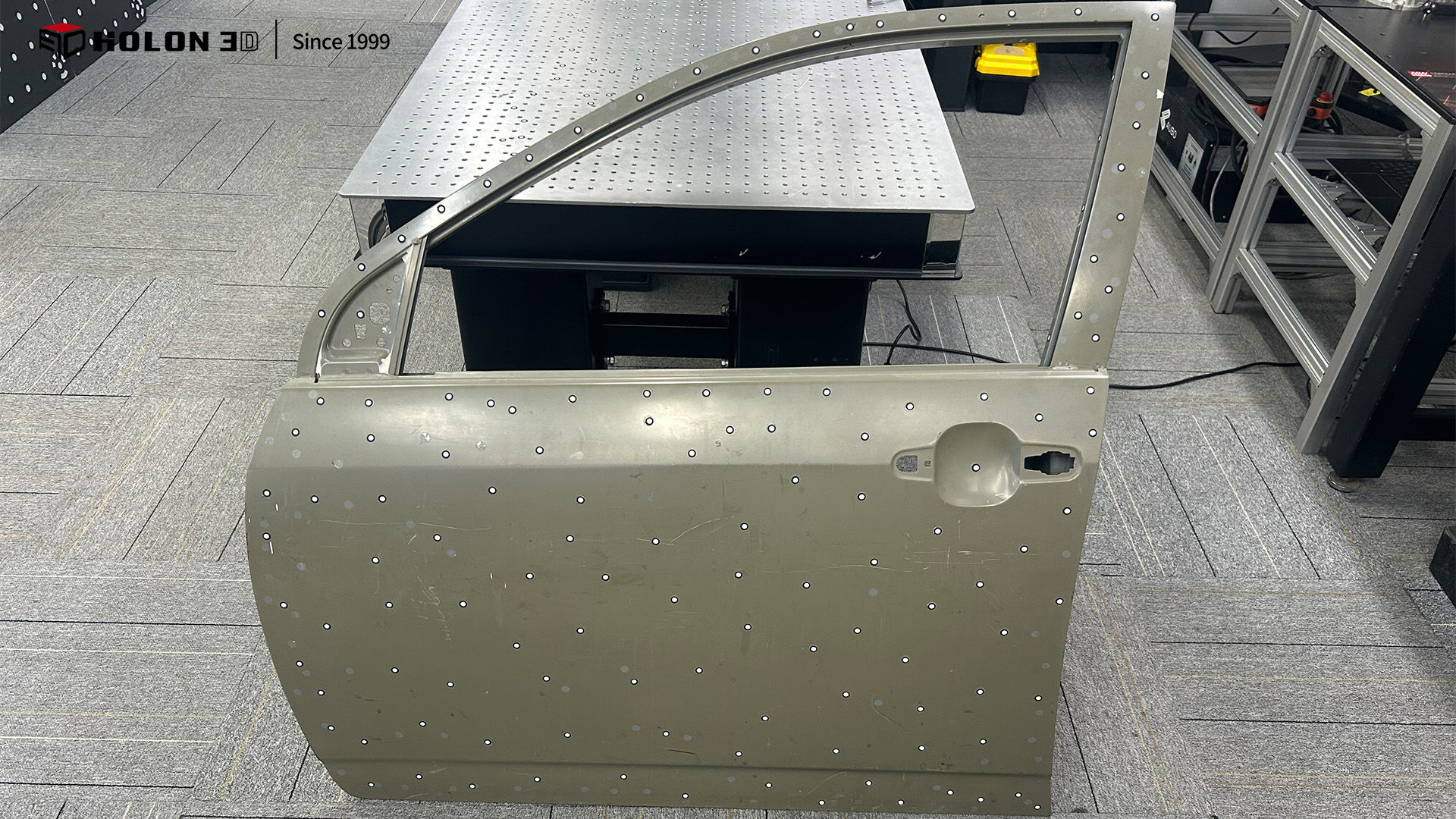

車門正面圖

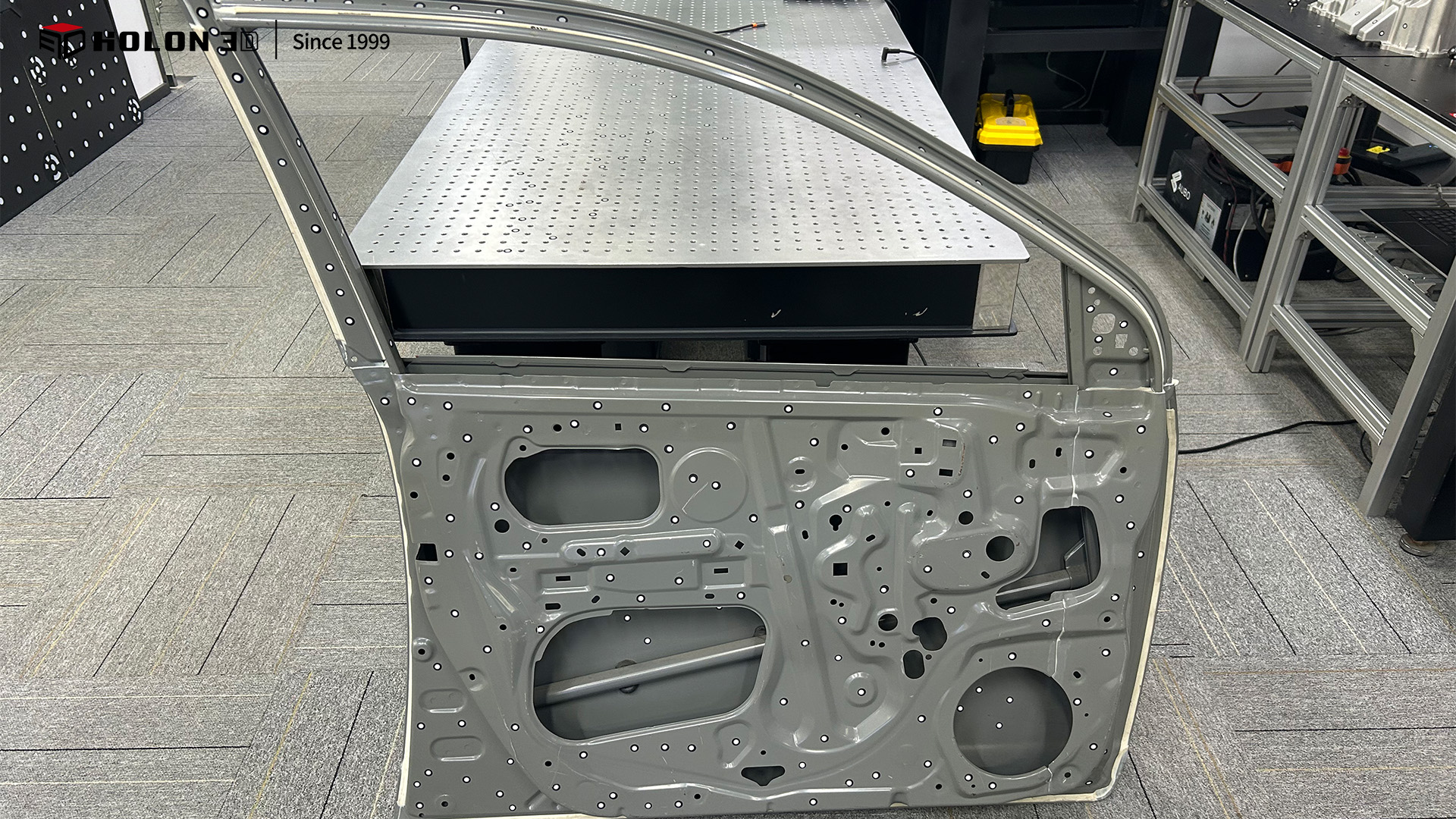

車門反面圖
汽車車門框呈不規則框體結構，包含復雜的曲面、折邊及密集的安裝孔位，傳統局部點位測量工具（如卷尺、卡尺）無法覆蓋全表面，難以獲取完整三維數據，導致三維檢測色譜圖缺乏全面數據支撐，無法精準反映整體誤差分布；車門框的曲面弧度、安裝孔位公差、折邊角度等關鍵指標對精度要求嚴苛，傳統測量工具難以精準捕捉這些細微尺寸變化，易造成數據偏差，影響誤差判斷的準確性；接觸式測量不僅效率低下，操作中還可能因受力導致車門框輕微變形，或刮傷表面涂層，進一步影響檢測結果真實性；同時，傳統測量方式受場景約束明顯，無法靈活應對車間流水線、倉儲抽檢等不同環境下的高效檢測需求，嚴重制約質量管控效率與生產進度。

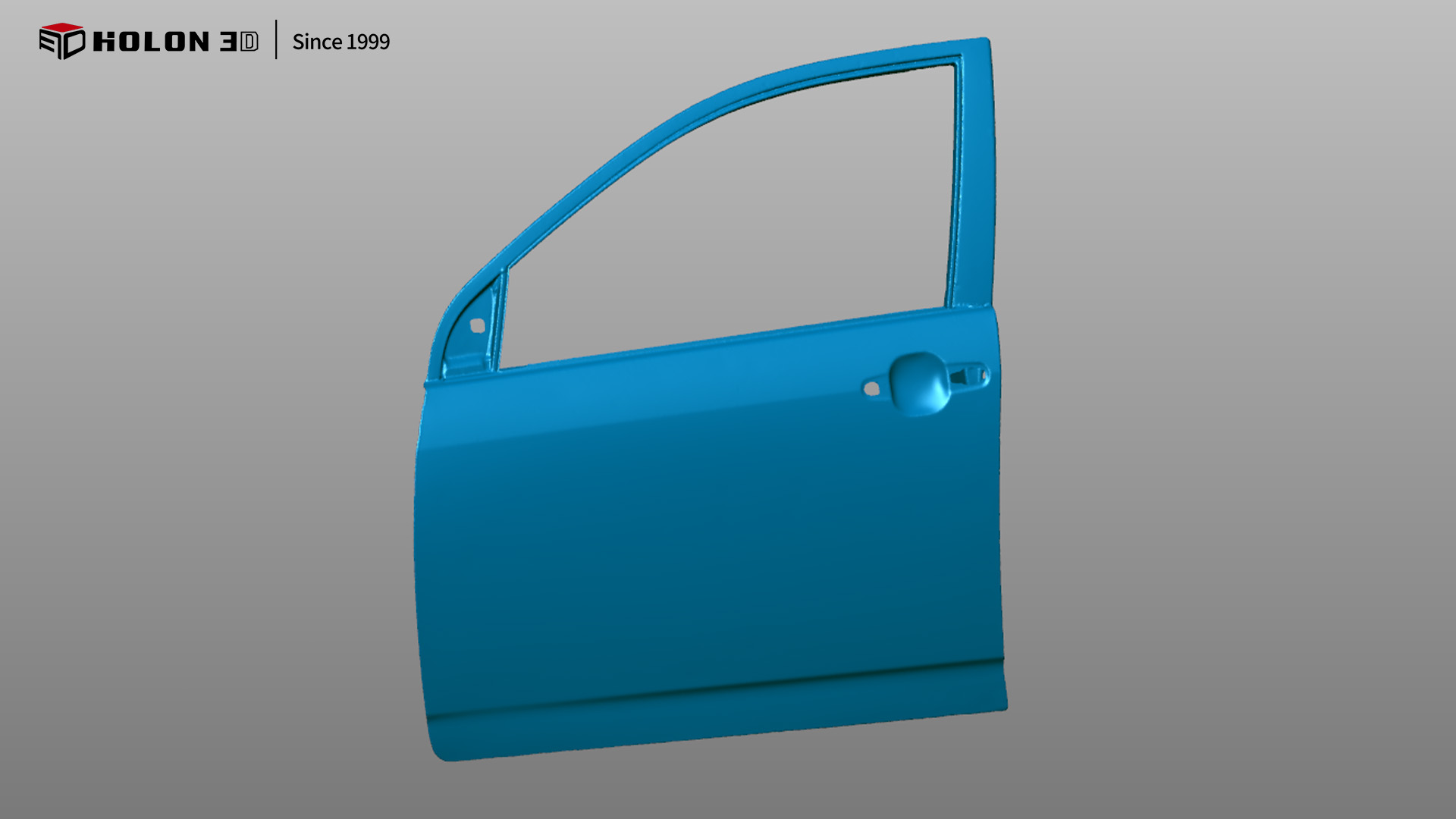

掃描數據圖

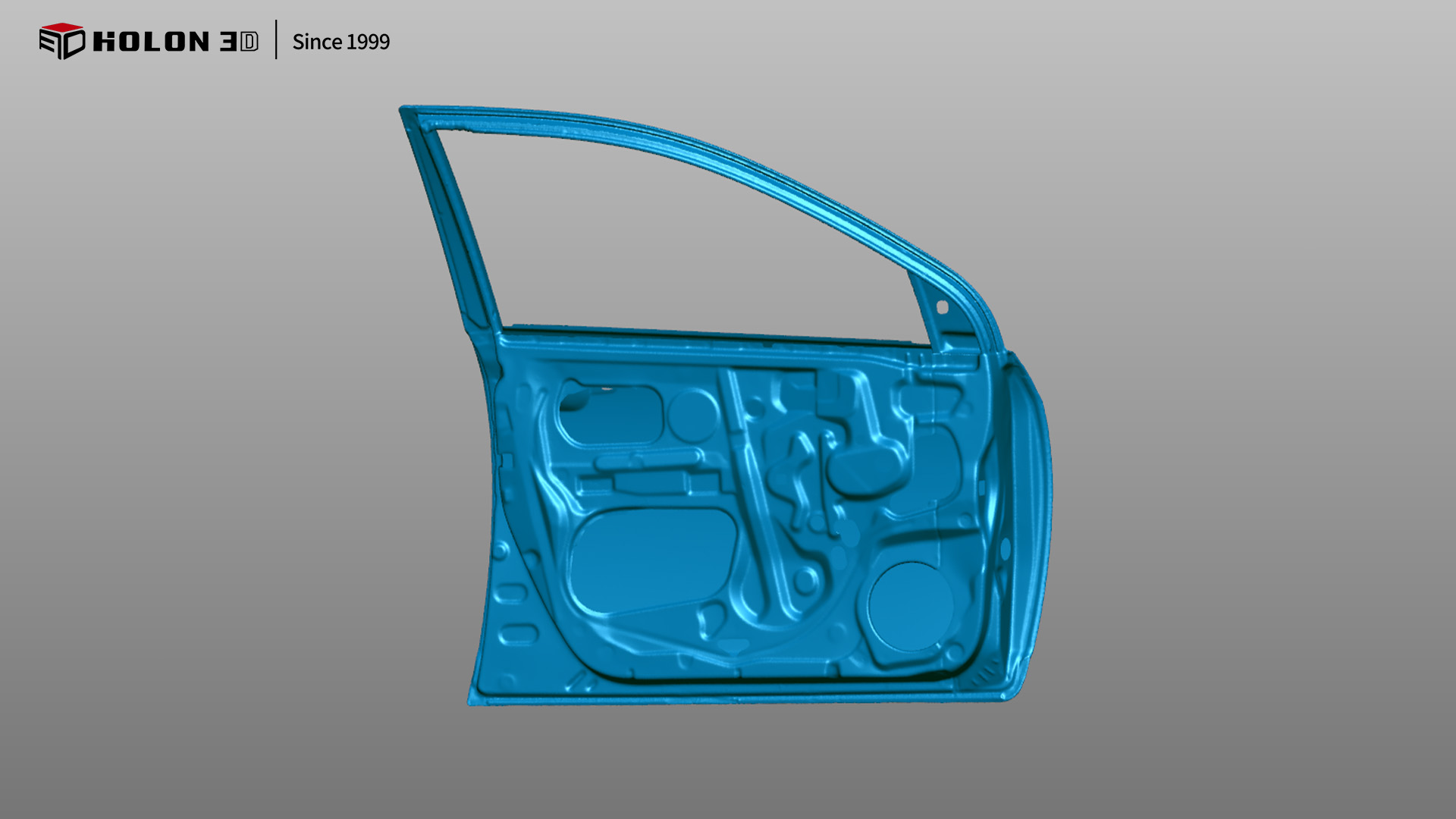

掃描數據圖
采用 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，可針對性破解汽車車門框檢測的核心難題。該掃描儀具備工業計量級精度，實測精度達 0.02mm，最高可達 0.01mm，能精準捕捉車門框的曲面弧度、邊緣輪廓、安裝孔位尺寸及孔位間距等關鍵細節，甚至可識別微米級誤差，獲取全表面高精度三維數據，為生成精準三維檢測色譜圖奠定堅實基礎，確保誤差量化無偏差；手持設計靈活便捷，不受車門框不規則結構與尺寸限制，可自由調整掃描角度，輕松覆蓋框體內部、折邊縫隙等隱蔽部位，保障數據完整性，讓色譜圖全面呈現整體誤差分布；高速掃描能力大幅縮短大型框體的數據采集時間，配合無接觸式測量方式，既避免了受力導致的變形與表面刮傷，又能快速獲取可靠數據，高效支撐合格性判定；掃描儀適應性強，不受場景約束，在車間、倉儲等復雜環境下無需復雜前期準備，即可穩定輸出高質量數據。掃描后生成的三維數據精準、完整，與原始模型比對可清晰生成三維檢測色譜圖，能準確量化誤差以判斷車門框合格性，完全符合客戶對高精度與完整性的嚴苛需求，為汽車車門框的質量管控與生產工藝優化提供了可靠的數字化保障。

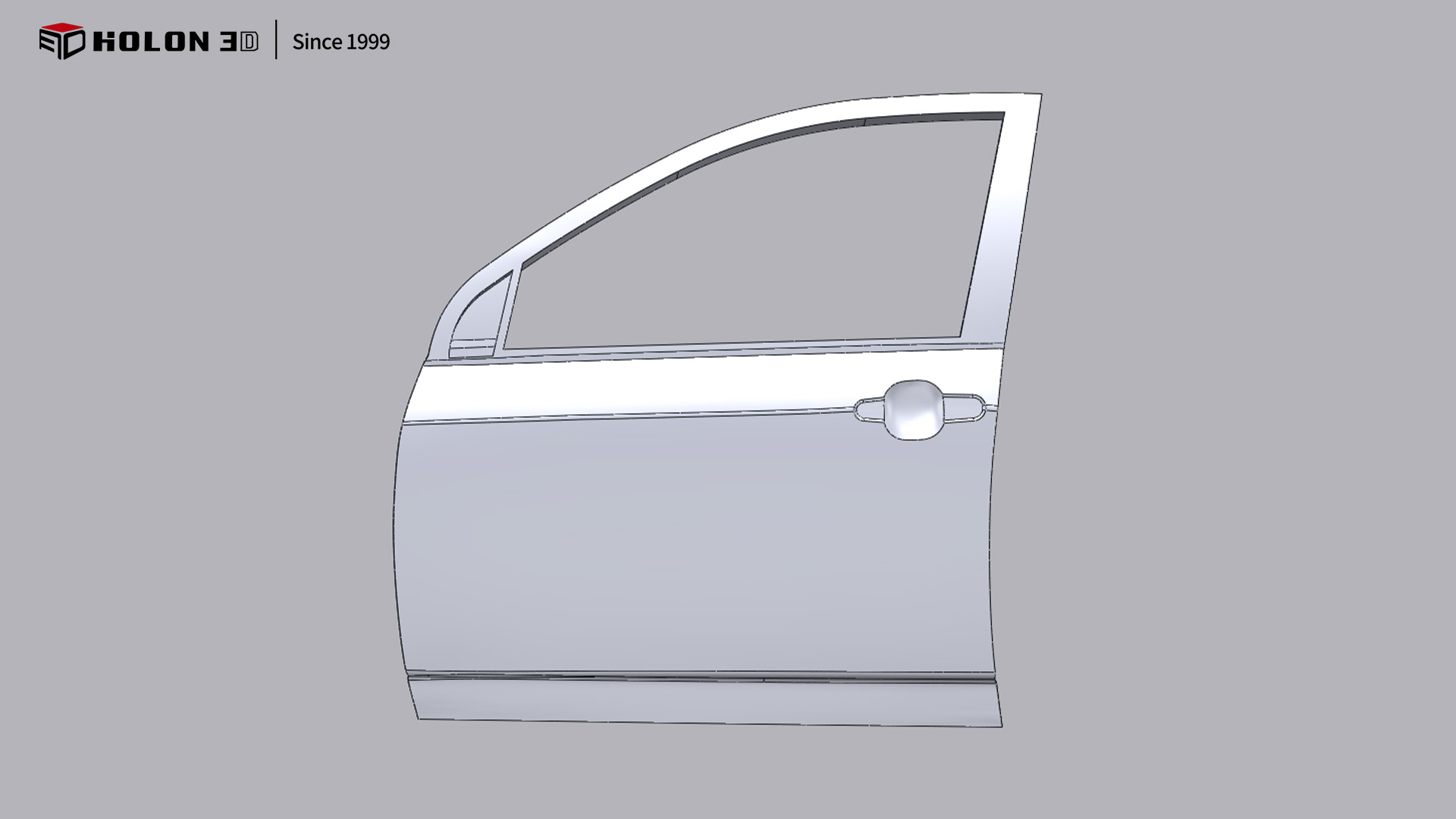

原始數模圖

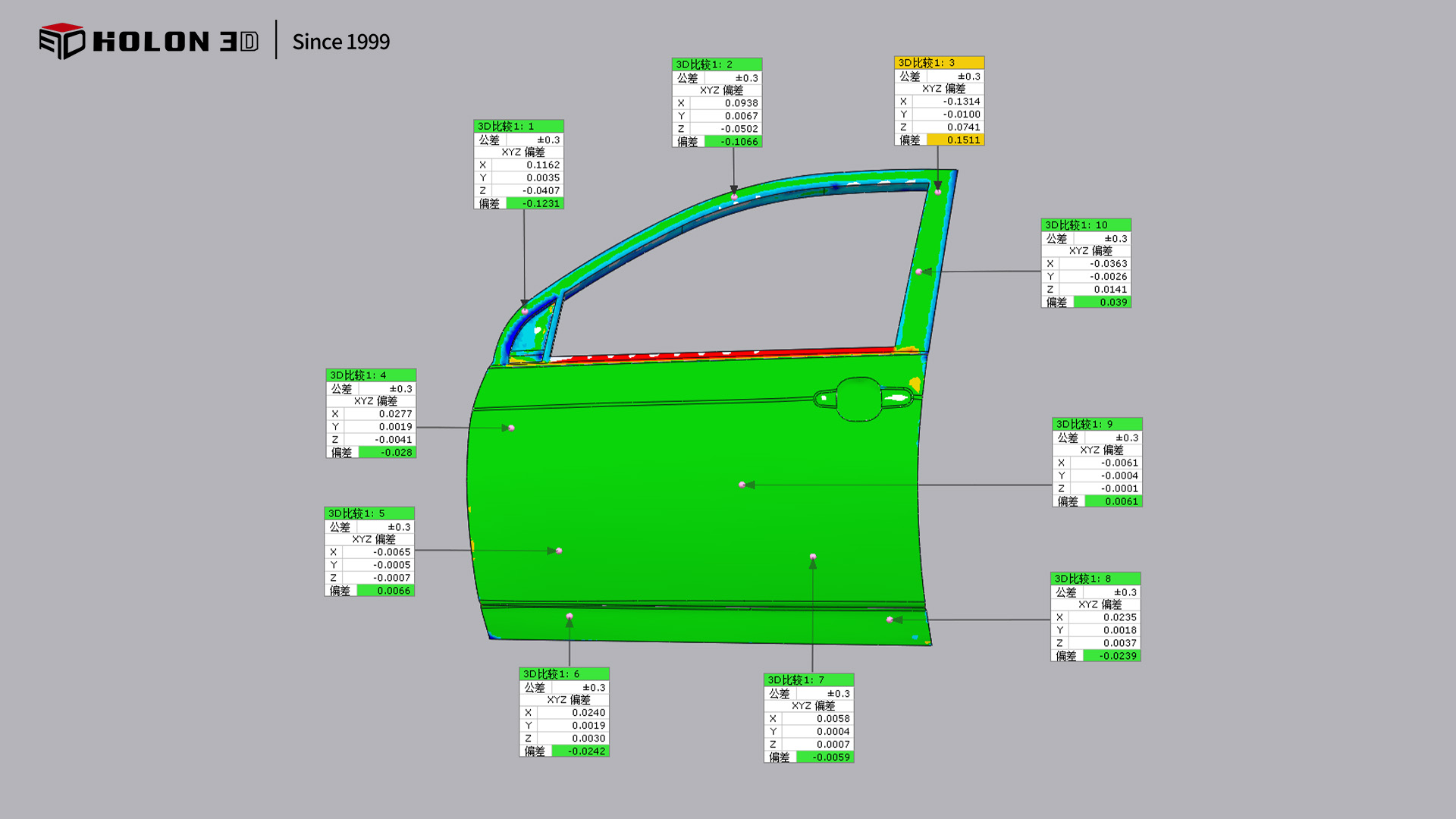

三維檢測（色譜圖）
