在汽車制造領域，車燈外殼作為外觀與功能一體化的核心部件，其復雜曲面造型、高透光材質及精密裝配結構直接關乎整車氣密性、安全性與美學品質。國內某企業需對車燈外殼進行全尺寸精度檢測，要求掃描數據與原始CAD模型對比分析，以確保光學透鏡匹配度、燈體接縫公差（±0.05mm）及表面流線曲率符合設計要求。傳統手工檢測難以量化微米級形變，企業亟需高效三維數字化方案實現設計-制造-質檢全鏈路閉環。

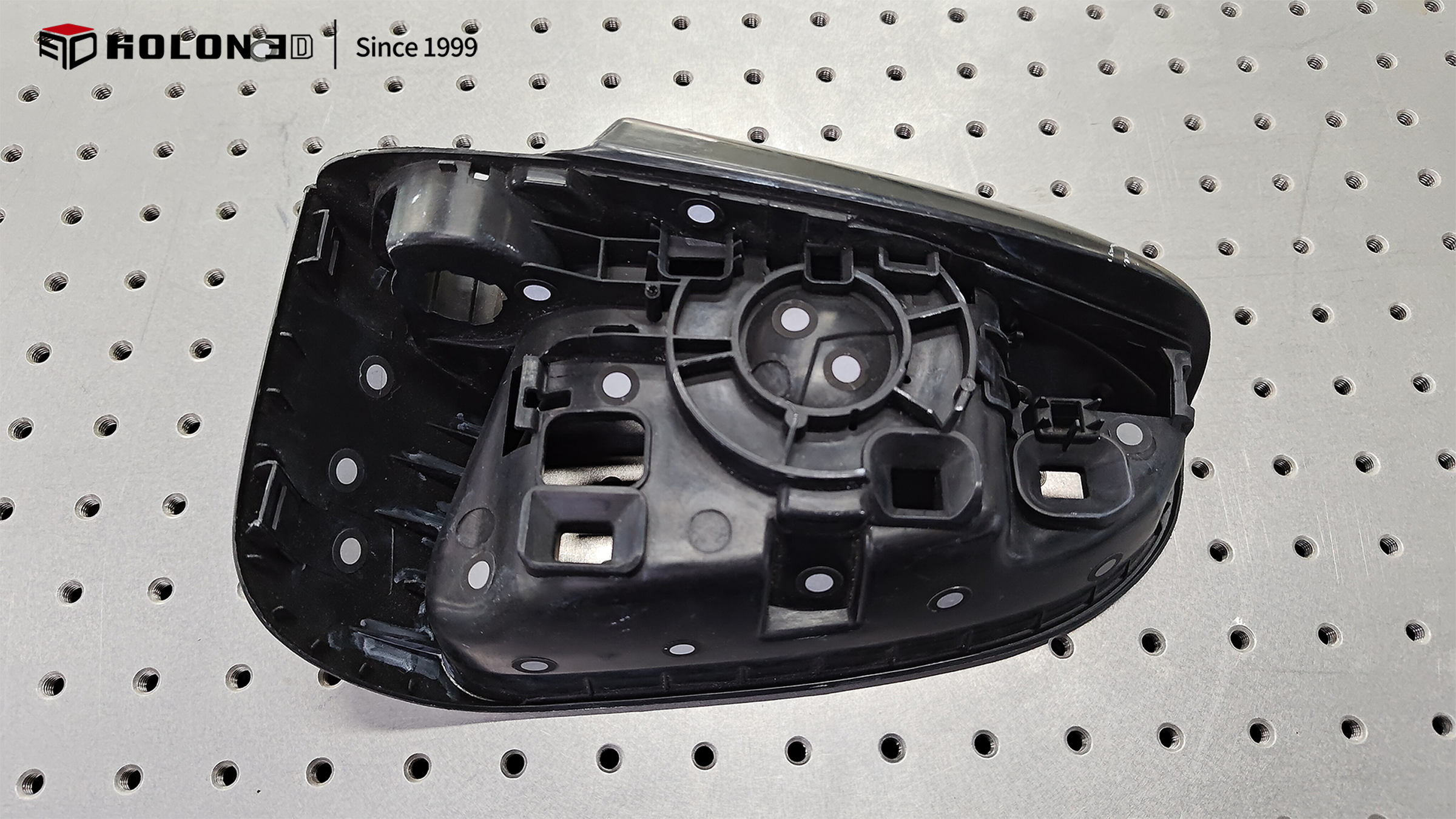

實物圖
黑色車燈外殼表面吸光性強，激光掃描時信號衰減嚴重，導致復雜曲面區域點云密度低、特征邊緣模糊；深色啞光涂層進一步加劇數據噪點，常規設備需反復補掃仍存在15%以上的數據缺失。同時，高透燈罩與黑色殼體組合掃描時，反光與吸光干擾疊加，傳統方案無法同步兼顧，單件檢測耗時超3小時，且曲面擬合誤差超0.1mm引發裝配干涉風險。
采用HOLON 3D手持式三維掃描儀Smart 49，通過智能激光亮度調節功能動態適配黑色表面特性，增強激光穿透性以提升深色區域點云密度，同步抑制高透材質的反光噪點，單次掃描即可完整捕獲復雜曲面與微孔結構，數據完整率達98.5%。掃描數據一鍵導入分析軟件，自動對齊原始CAD模型生成3D色譜偏差圖，直觀標注曲率超差、孔徑偏移等缺陷，并導出量化檢測報告。方案將單件檢測時間壓縮至12分鐘，幫助客戶實現黑色車燈外殼全檢，客戶反饋“掃描結果與設計模型高度吻合，質檢效率遠超預期”。

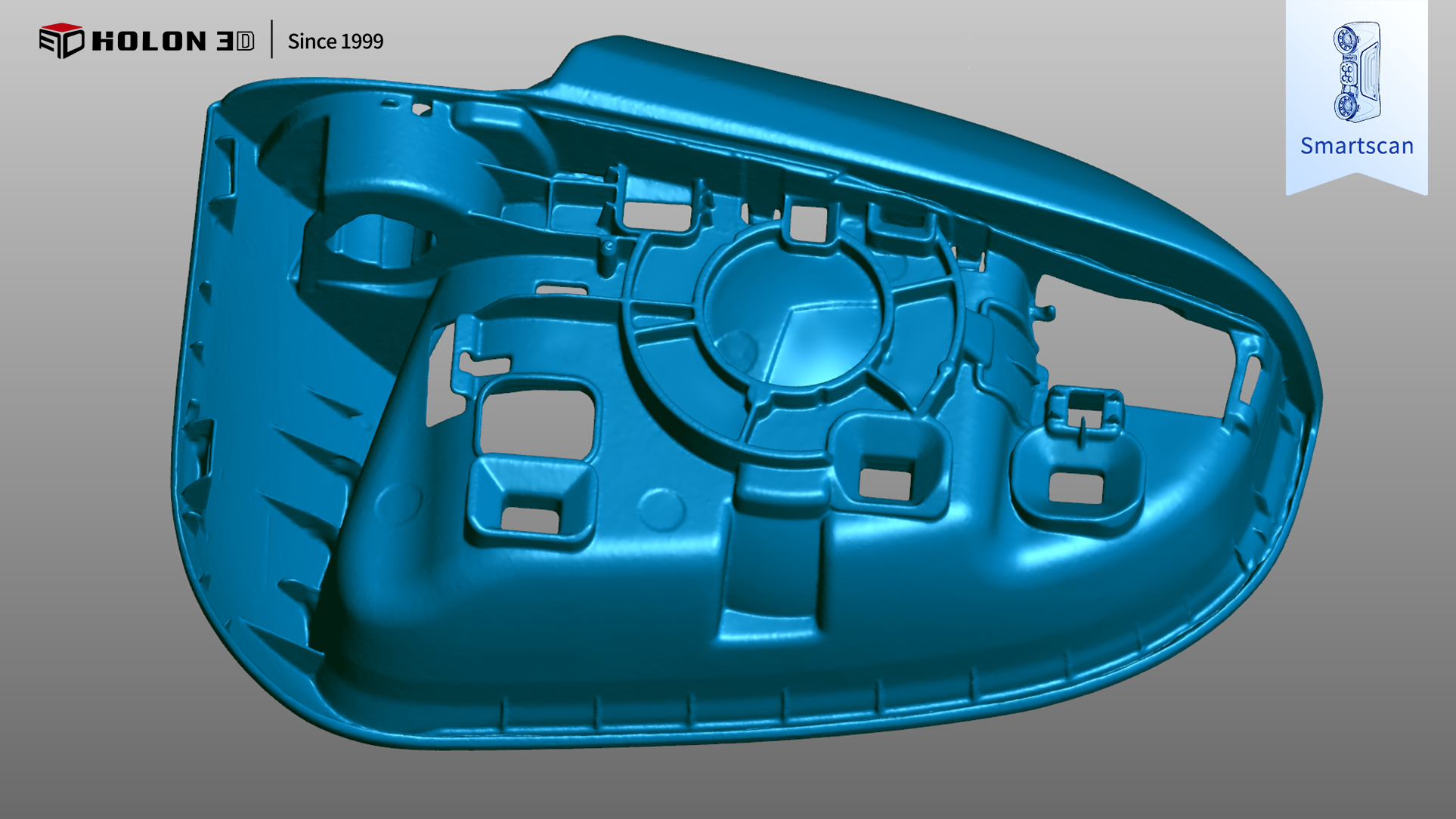

掃描數據圖

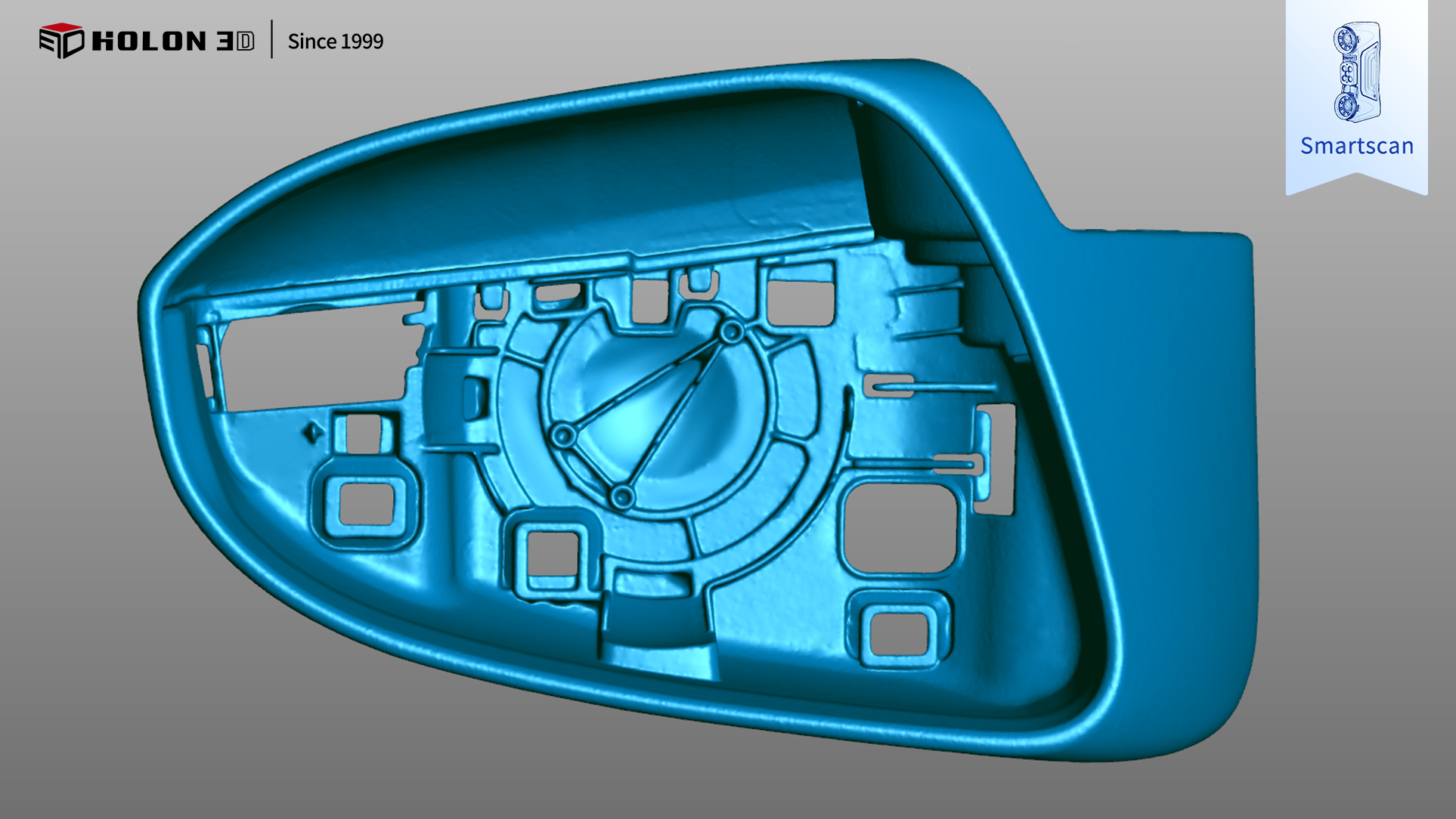

掃描數據圖
掃描數據局部放大視圖
