重載齒輪箱三維檢測
發布時間：2024-04-23
瀏覽數：1355
- A +
- A
- A -
齒輪之所以能長期安全運轉取決于外部一層看不見的油膜，其外部的齒輪箱起著密封的容器作用，在高速重載的條件下為使齒輪能長期穩定工作，對齒輪箱的質量及尺寸檢測至關重要，根據高密度的點云數據對齒輪箱整體輪廓采集，保證前期產品設計完全符合加工要求。
面臨問題
1.齒輪箱結構復雜，表面有特殊管狀結構，前期數據的采集，面臨大范圍數據不全面的難點；
2.齒輪箱表面孔位較多，對孔位數據的采集，決定了后期安裝的吻合性，因此對孔位數據精確度要求很高。

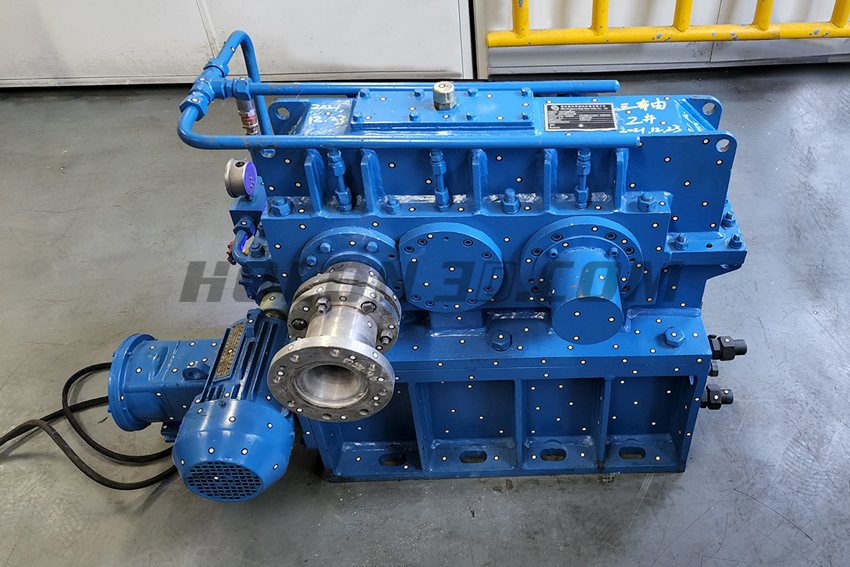

重載齒輪箱掃描現場
解決方案
針對本次客戶工件的特征跟要求，采用的是華朗三維手持式三維掃描儀Model 37，掃描速度快，精度高，穩定性強，標志點自動拼接技術與自主研發掃描軟件配合擁有超高掃描精度和工作效率。
使用掃描儀對齒輪箱進行全面掃描獲取數據，細節孔位處的地方可以使用精細模式去掃描，獲取數據精度高。將獲取的高精度三維數據與齒輪箱標準數模進行比對，生成簡單易懂的對比檢測報告，為后期齒輪箱加工提供數據支持。

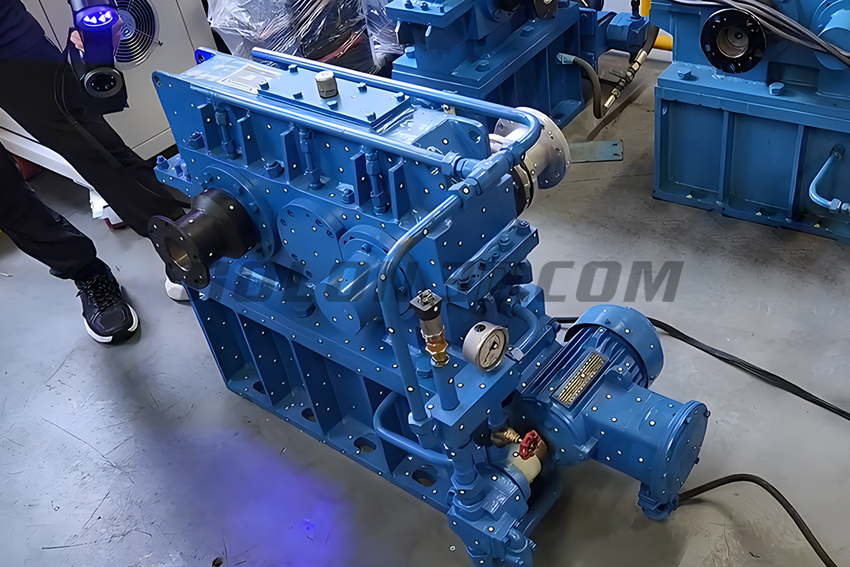

重載齒輪箱掃描現場

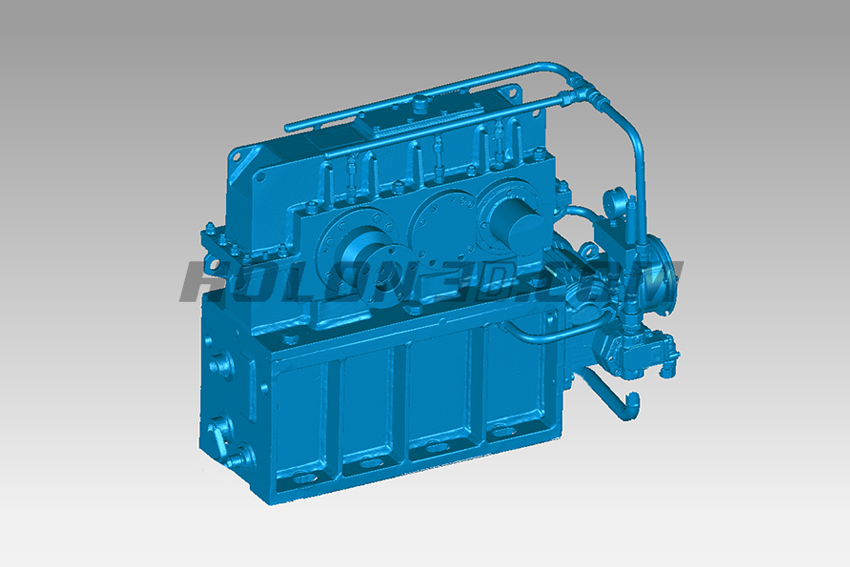

重載齒輪箱STL數據圖
重載齒輪箱STL數據圖
