壓縮機零部件三維掃描案例
發布時間：2024-04-23
瀏覽數：1092
- A +
- A
- A -
壓縮機是將低壓氣體提升為高壓氣體的一種從動的流體機械，是制冷系統的心臟。它從吸氣管吸入低溫低壓的制冷劑氣體，通過電機運轉帶動活塞對其進行壓縮后，向排氣管排出高溫高壓的制冷劑氣體，為制冷循環提供動力。某壓縮機廠家需對壓縮機零部件進行三維掃描。

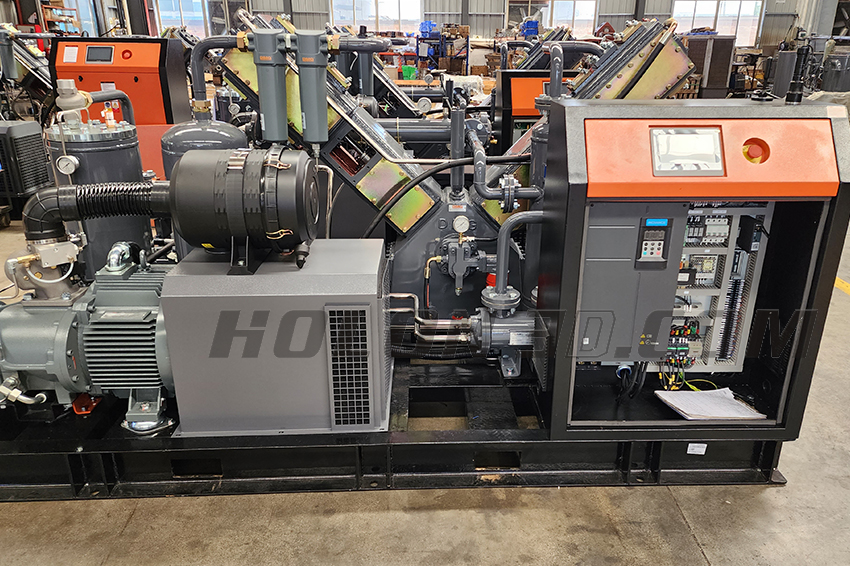

壓縮機實物圖

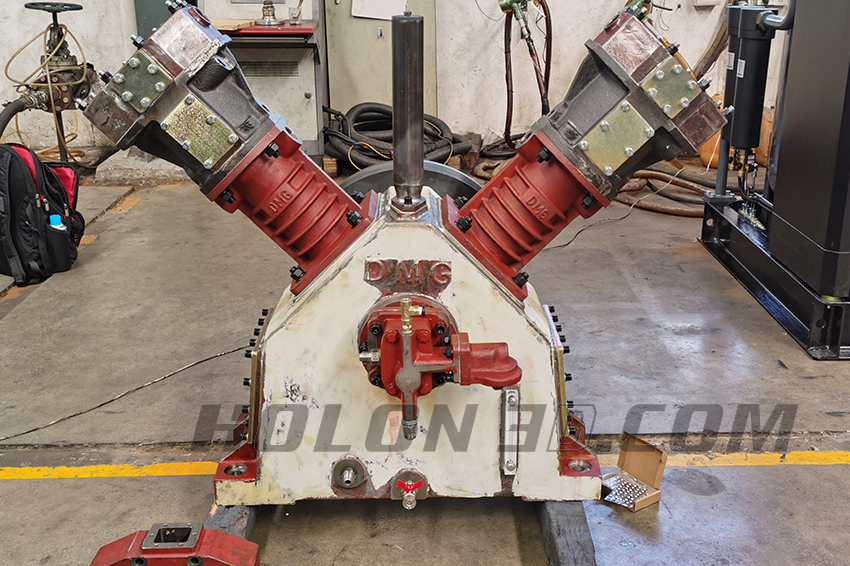

壓縮機零部件實物圖
面臨問題
工件體積較大、重量較大，表面不平整細節處較多，零件細節數據采集難度大大增加，客戶對零件掃描的精度要求高。傳統的測量方式難以達到客戶需求。

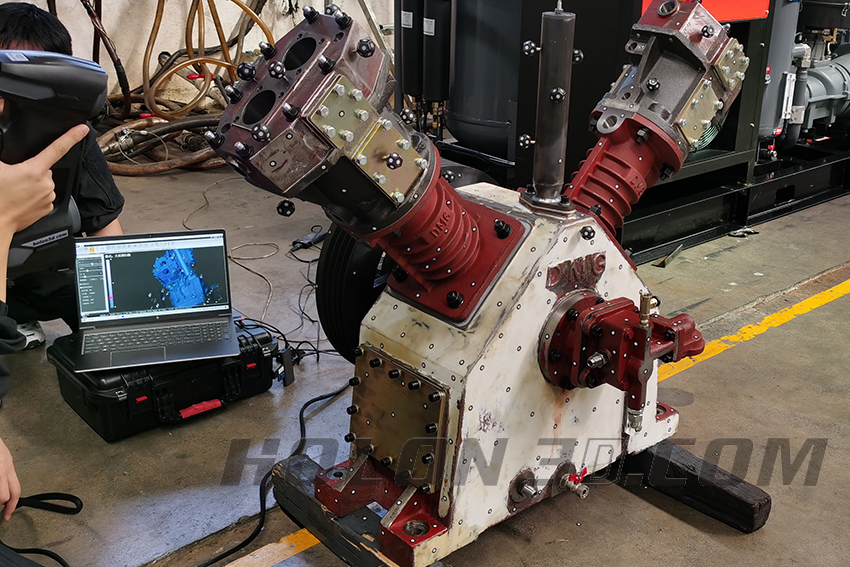

壓縮機零部件現場掃描圖
壓縮機零部件現場掃描圖
解決方案
華朗工程師使用手持式三維掃描儀Model 49，針對大工件掃描，采用大范圍模式最大程度使用交叉激光，快速捕捉數據，輪廓數據即刻生成。針對工件多種特征，快速切換對應掃描模式，零件微小特征也可完美捕捉最大掃描精度可達0.01mm。掃描的三維數據后續可用于三維檢測、逆向設計、逆向建模等，提高工作效率，解決客戶需求。

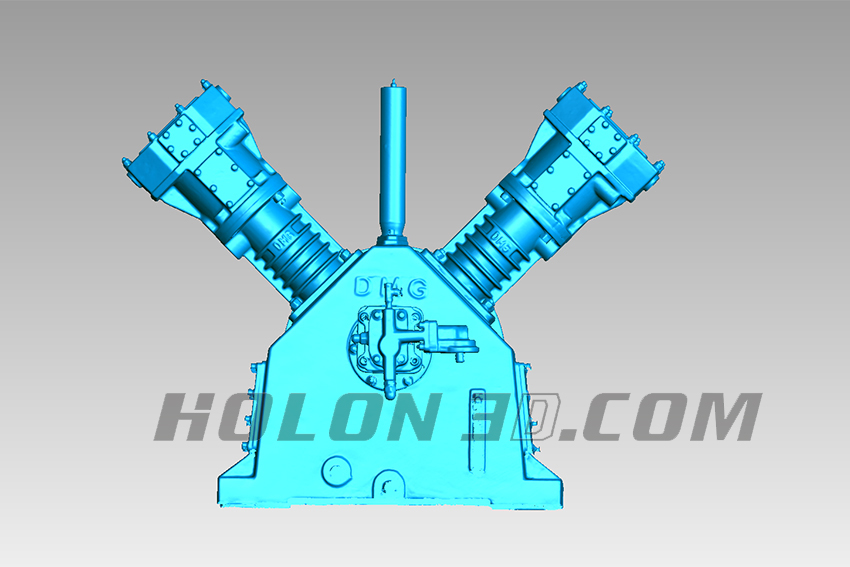

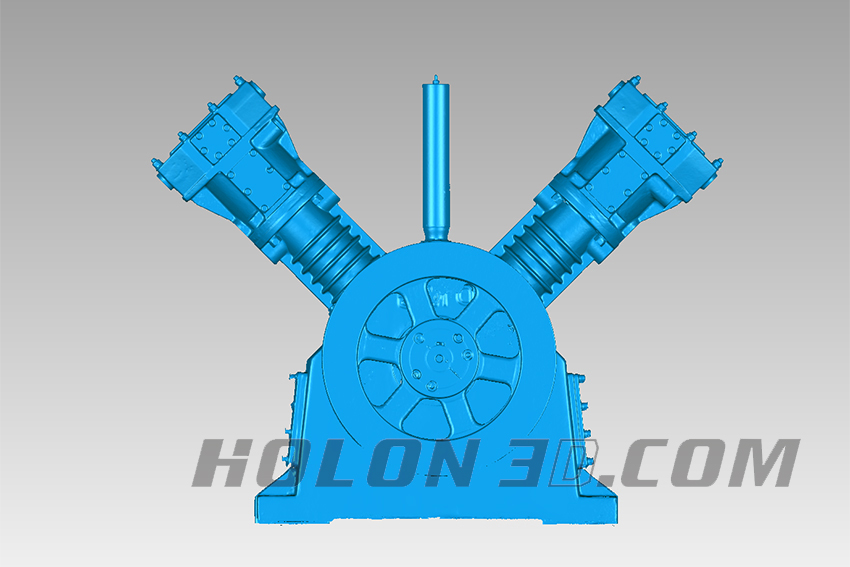

壓縮機零部件STL數據圖
壓縮機零部件STL數據圖
壓縮機零部件STL數據圖

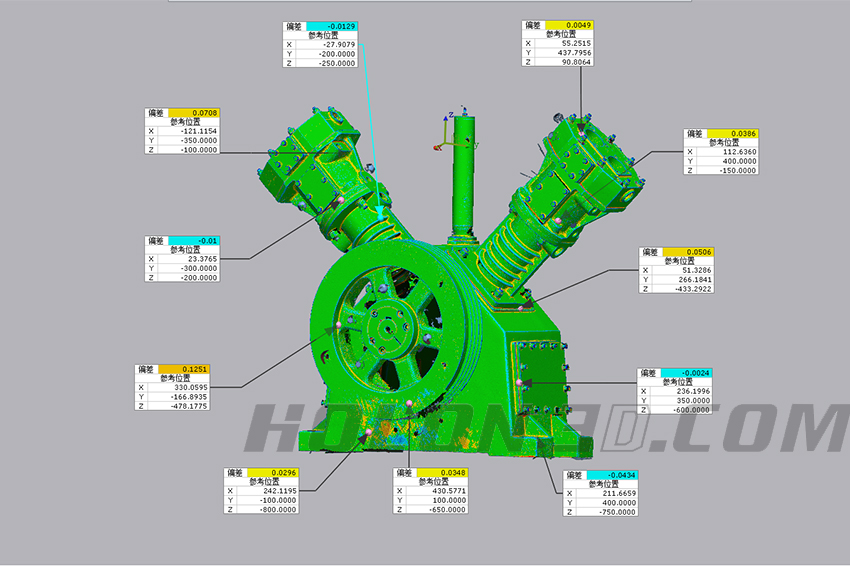

壓縮機零部件檢測對比數據圖
