某知名混凝土攪拌設備公司為了測試混凝土攪拌器水平軸孔工作后軸孔的同軸度（即變形度），提高產品的質量增加公司競爭力
面臨問題
1、混凝土攪拌器體型龐大（4米*3米*2.8米）、形狀復雜，對三維掃描儀要求非常高
2、掃描軸孔需進入混凝土攪拌器內部掃描，內部空間狹小，機器不好旋轉
3、新疆天氣惡劣，溫度低至零下二十幾度，對機器運行也造成困難
解決方案

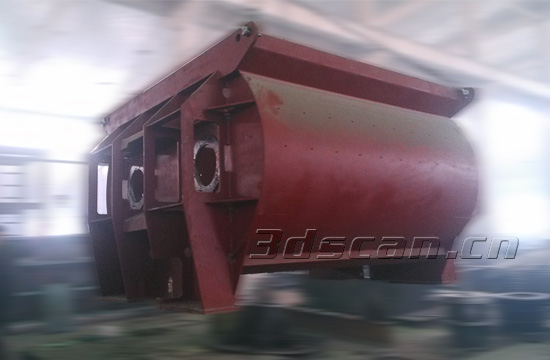

混凝土攪拌器外觀
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
2、三維掃描
某知名混凝土攪拌設備公司為了測試混凝土攪拌器水平軸孔工作后軸孔的同軸度（即變形度）。傳統解決方式是由手工測量反復調試，粗略計算，即沒有效率又沒有精度，根本滿足不了市場的要求，因此不得不尋求新的解決方法。華朗三維技術工程師使用華朗三維掃描儀HL-3DS+對其進行掃描，該機器非常適合大物件的掃描，機器非常穩定，整個掃描過程僅一個小時，精度達到0.05mm，遠遠超出客戶預期的精度，不僅節省時間、人力，最重要的是幫客戶在市場上掙得一席之地。

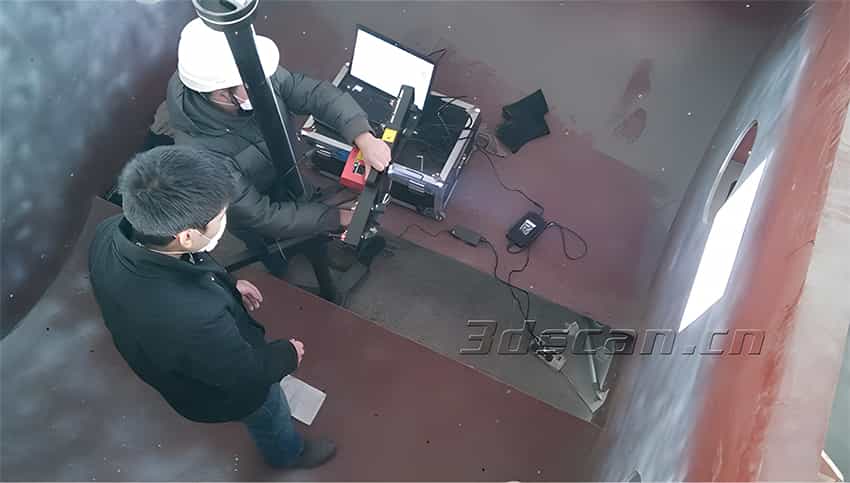

混凝土攪拌器內部掃描

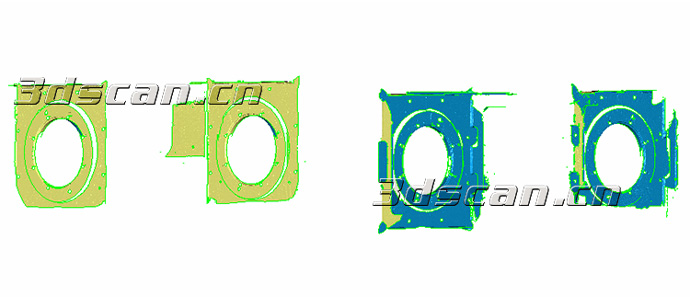

混凝土攪拌器水平軸孔三維數據
3、三維檢測
將獲取的混凝土攪拌器水平軸孔三維數據導入檢測軟件中，可以迅速檢測混凝土攪拌器水平軸孔 (CAD) 模型和產品的制造件之間的差異，能以直觀易懂的圖形比較結果來顯示兩者的差異，能夠對混凝土攪拌器水平軸孔特征進行細致分析，同時還能捕捉并體現剖面的形位偏差。
