新能源電動汽車市場，在國家強力的補貼政策和扶持政策下形成了顯著的市場空間。在消費領域，電動汽車替代傳統燃油汽車將成為一種趨勢。電動汽車對于家庭用傳統燃油汽車的替代，但電動汽車無法滿足消費者多樣使用需求。由于傳統汽車產業體系已非常成熟，電動汽車生產商希望通過三維掃描儀對現有的汽車產品可實現從設計到產品的改裝。
1、某公司需要使用拍照式三維掃描儀從傳統燃油車改裝電動汽車，避免大規模的資本投資，同時開發周期短，最終可降低電動汽車改造的成本。
2、使用拍照式三維掃描儀在室內對電動汽車進行三維掃描，客戶要求快速獲取燃油汽車表面三維數據、三維掃描數據精度要求高。
客戶要求拍照式三維掃描儀掃描汽車整車，掃描出的三維數據直接影響電動汽車改裝設計，要求的掃描精度比較高。華朗三維技術工程師使用頂配產品三維掃描儀ɑ7000掃描得到汽車的三維數據，進行汽車的逆向設計與開發，三維掃描儀α7000累積掃描精度極高，單機可完成4m左右工件掃描，采用碳纖維部件，抗熱沖擊性強、熱變形系數小，保證設備掃描精度更高，穩定性更強，高效率，掃描一輛汽車≤2小時。

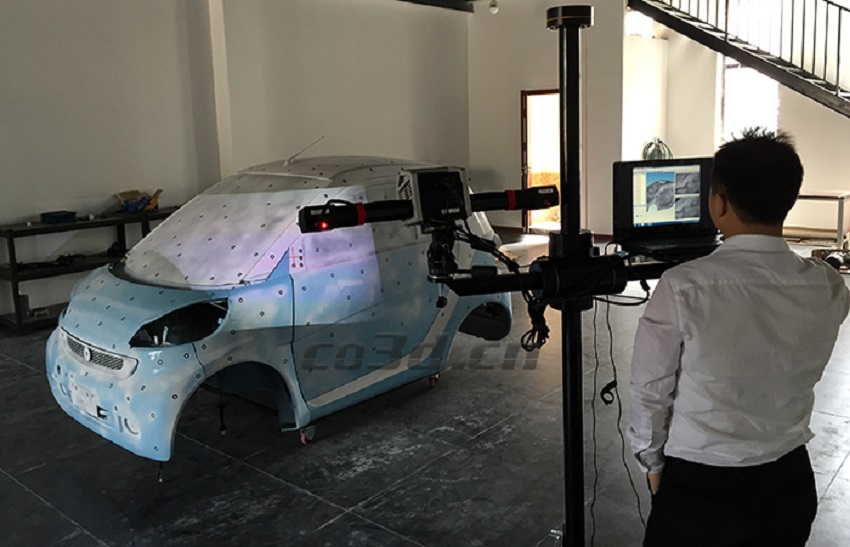

奔馳汽車掃描現場實物圖
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，三維掃描儀能更好獲取汽車三維掃描數據。
黏貼標志點：使獲取的三維掃描數據在掃描軟件中進行定位拼接。
奔馳汽車現場掃描圖
2、三維掃描
三維掃描儀α7000掃描汽車整車速度快，獲取汽車外部三維數據僅需2小時左右，綜合掃描精度±0.04mm/4m。三維掃描儀α7000采用外插法多頻相移光柵技術、編碼點校準技術與全自動拼接等技術。 將汽車三維掃描數據導入三維逆向軟件中進行處理，將處理后的數據導入設計軟件中，進行汽車的逆向設計。

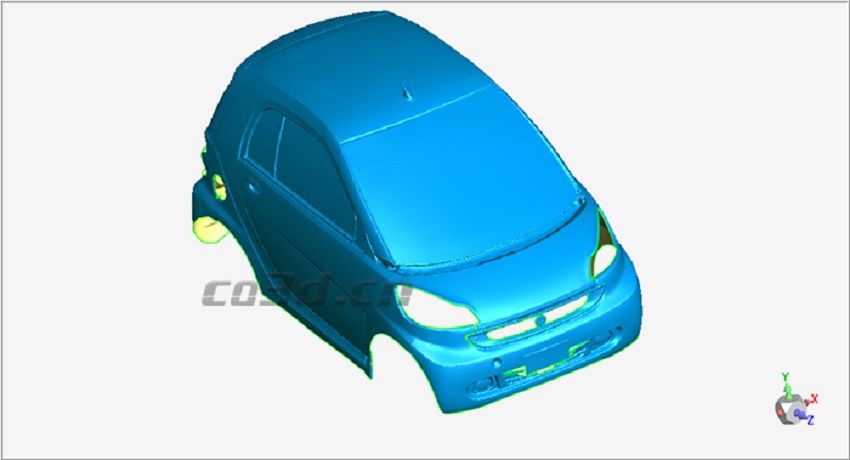

奔馳汽車STL數據圖

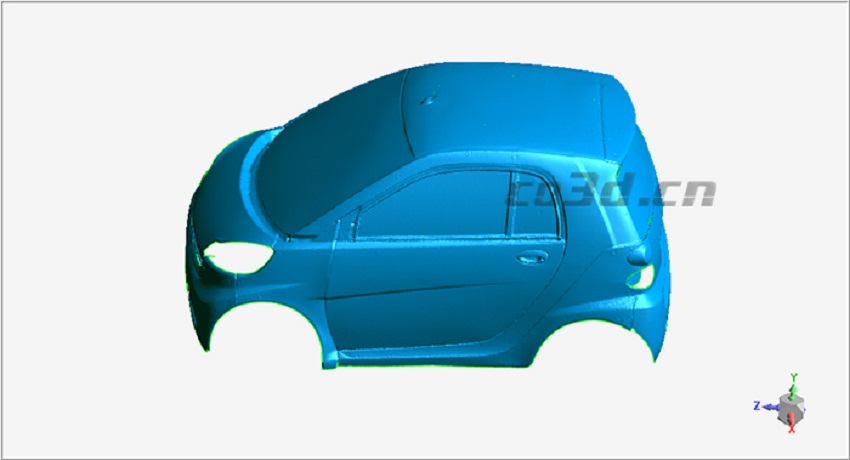

奔馳汽車STL數據圖

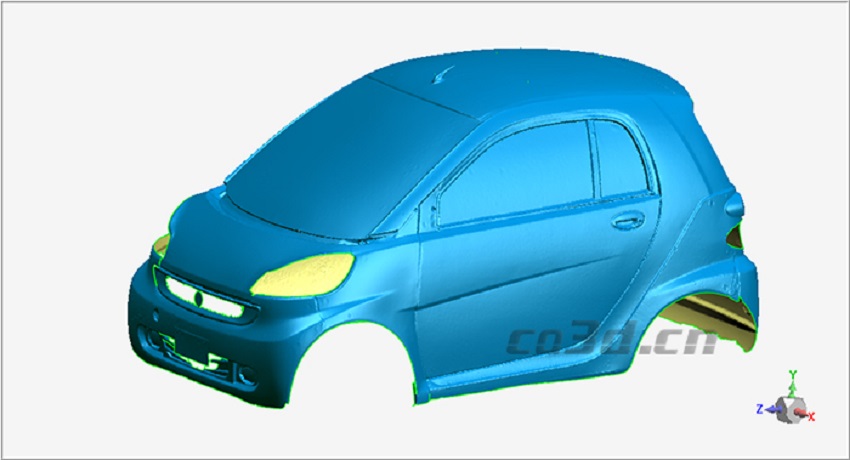

奔馳汽車STL數據圖
