汽車傳動軸能在不同軸心的兩軸間甚至在工作過程中相對位置不斷變化的兩軸間傳遞動力，連接或裝配各項配件而可移動或轉動的圓形物體配件，是汽車重要安全零部件。華朗三維工程師根據該公司具體狀況，使用：手持式三維掃描儀（HL-3DH-3M)+逆向設計軟件，進行汽車傳動軸的二次設計。
1、汽車傳動軸孔位（孔與孔的相對位置）精度要得到保證，不超過0.05mm
2、汽車傳動軸受力部位的壁厚、加強結構等都是設計的重點，設計結果直接影響到產品使用的壽命
3、傳統的測量方法采集的數據密度不夠（數據量不足）而且對于汽車傳動軸曲面無法測量，后期也不能進行二次設計。

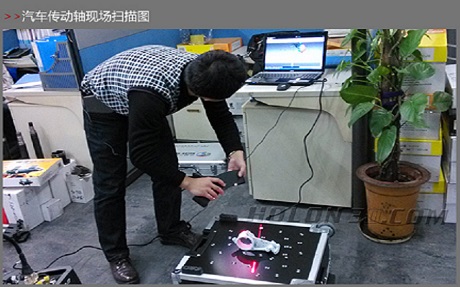

汽車傳動軸掃描現場
針對客戶所面臨的問題，華朗三維工程師提出解決方案中使用：手持式三維掃描儀HL-3DH-3M（快速獲取汽車傳動軸高精度的三維數據）+逆向設計軟件（將汽車傳動軸云數據轉換為三角網格面數據）+設計軟件中進行后期處理，加快汽車傳動軸的二次設計。
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
2、三維掃描
華朗三維工程師使用手持式三維掃描儀HL-3DH-3M，快速獲得高精度的汽車傳動軸3D數據。該三維掃描儀具有體積小、重量輕、操作簡便、掃描快捷、無需外接交流電源的特點。能快速的汽車傳動軸進行三維掃描，獲取高密度點云數據。僅需要10分鐘就獲能得到汽車傳動軸三維數據，精度達到0.05mm。將汽車傳動軸三維數據，導入逆向軟件中進行后期處理，加快卡車頂蓋的二次設計，給其他相關部門提供可靠的參數，保證設計結果完全符合生產要求，加快了汽車傳動軸的生產。

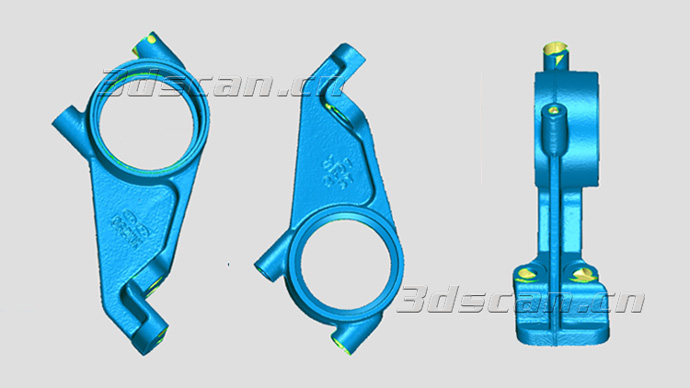

汽車傳動軸STL數據圖

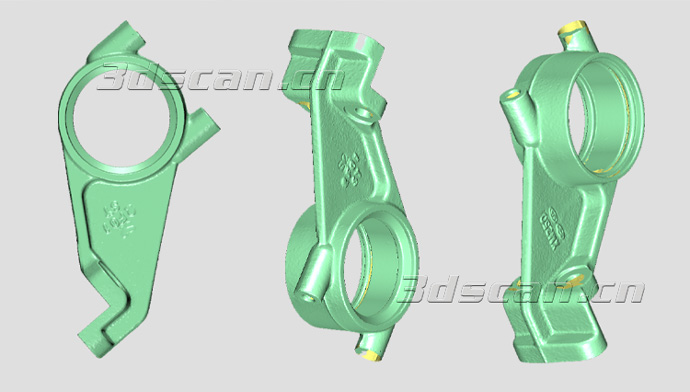

汽車傳動軸點云數據圖
