豐田汽車公司使用華朗三維掃描儀HL-3DW獲取皮卡車廂的三維數據做逆向設計，開模批量生產尺寸2*2米的皮卡車車廂。
豐田皮卡車廂現場
1、需對皮卡車廂進行快速的三維測量及獲取三維數字模型，但整車的曲面很多，也較復雜，除了要提高測量的效率，大幅縮短測量時間，測量的精度也要得到良好的控制，要求全局測量精度控制在0.1mm以內。
2、對于該汽車公司提出的測量效率，傳統的龍門式三坐標測量機不但設備成本高昂，也只能獲皮卡車廂部分?jǐn)?shù)據，對于曲面以及斜度較大的部位無法測量，導致獲取的數據量不完整，無法進行皮卡車廂二次設計。

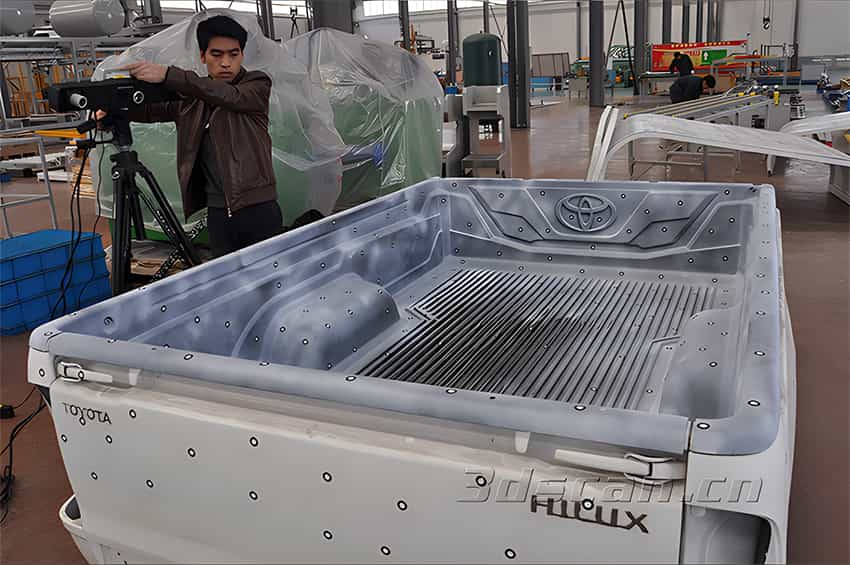

豐田汽車車身掃描現場圖
豐田汽車公司需要開模批量生產尺寸2*2米的皮卡車車廂。在得知三維掃描儀可以獲取三維數據后，通過了解與某抄數公司合作掃描，該抄數公司耗時將近11個小時將皮卡車車廂掃完，得到精度是0.7mm。在掃描匹克車廂期間，由于掃描幅面不夠大，三維掃描儀不穩定等原因，數據多次重復拼接，最后導致數據變形，拼接不上。
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。

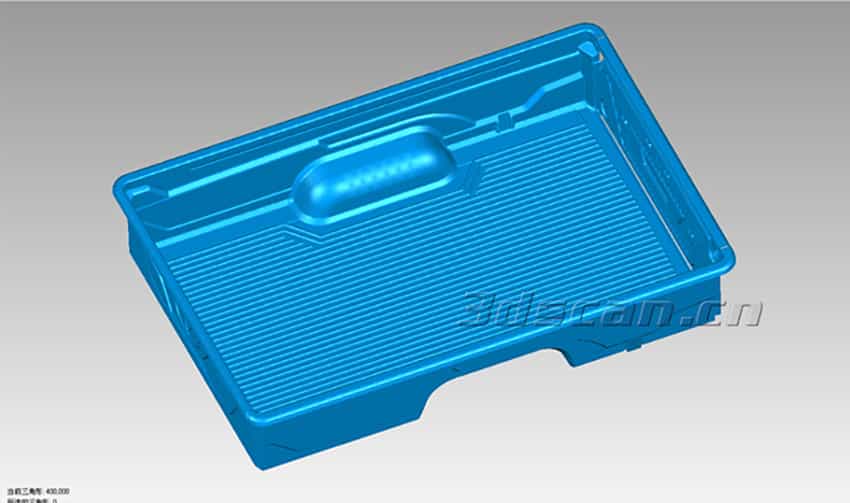

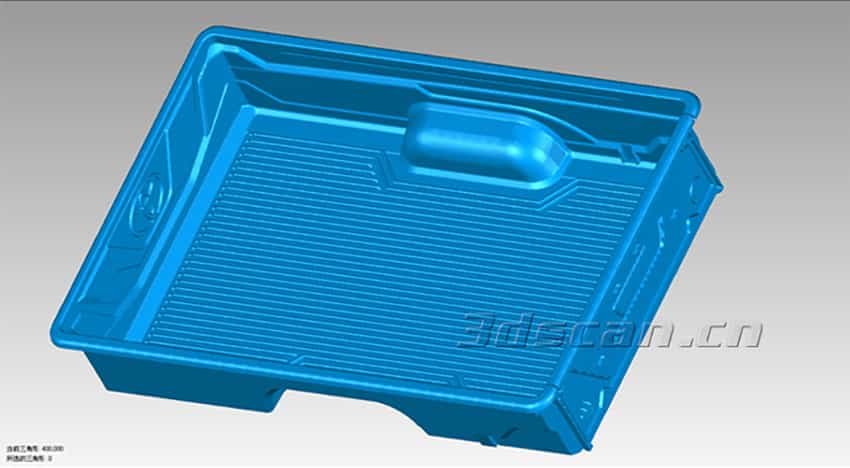

豐田皮卡車廂點云數據圖
