現在社會發展的步伐越來越快，各方面的需求不斷提升，競爭激烈，需要做出改進。國內某汽車公司需要對越野車門框進行檢測，快速得到精準的數據進行對比，從而做出合理改造，提高生產效率，節約成本。使用華朗三維的掃描儀進行三維掃描得到數據很好滿足客戶想要的效果。
需要在整車進行門框部件的掃描，且門框面積大，輪廓大小不一，周邊孔位較多又較小。利用一般傳統的三維掃描儀，掃描出來的數據圖沒有那么精準的顯現出工件的每一個細節，而且得到數據精度不高。

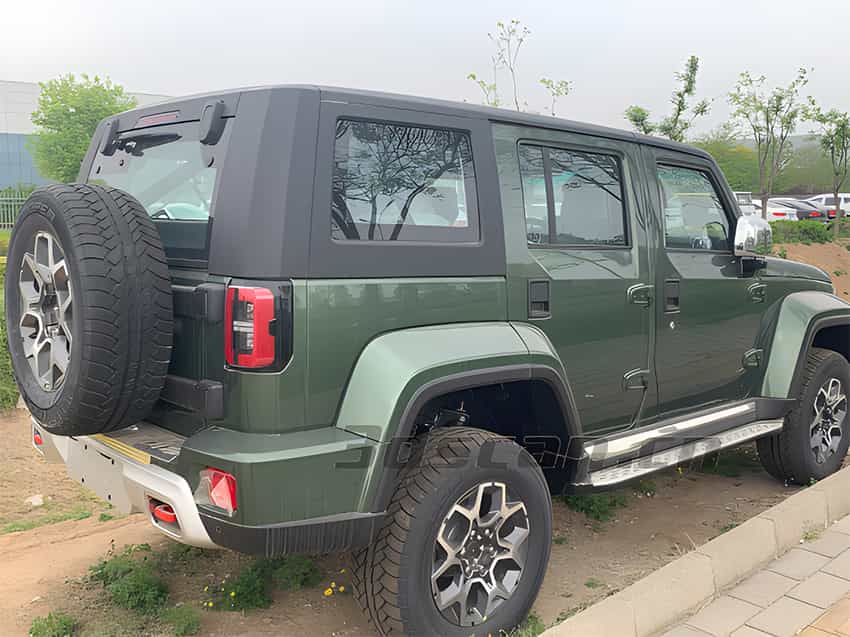

越野車現場圖

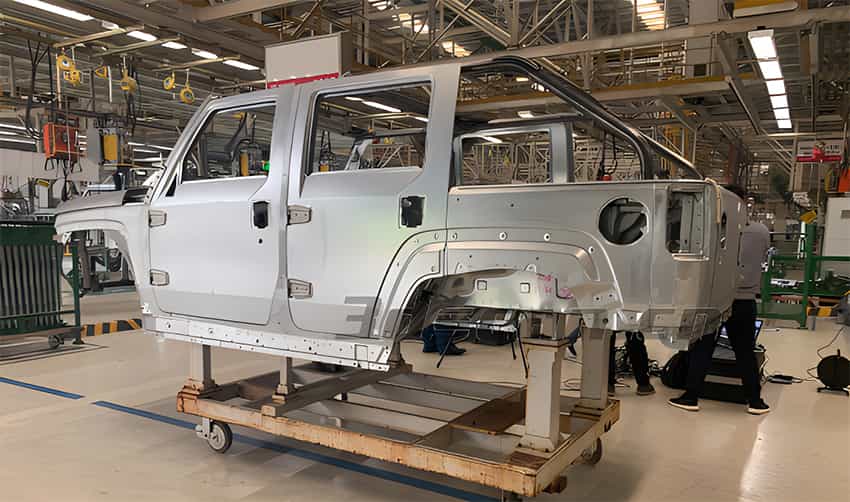

車門掃描現場圖
根據掃描門框存在的問題，掃描面輪廓大小不一，孔位小。華朗三維工程師提出以孔位為基準檢測門框，使用HL-Scan三維掃描系統能夠快速完成工件三維檢測，掃描速度更快、精度更高、穩定性更強。
車門現場圖

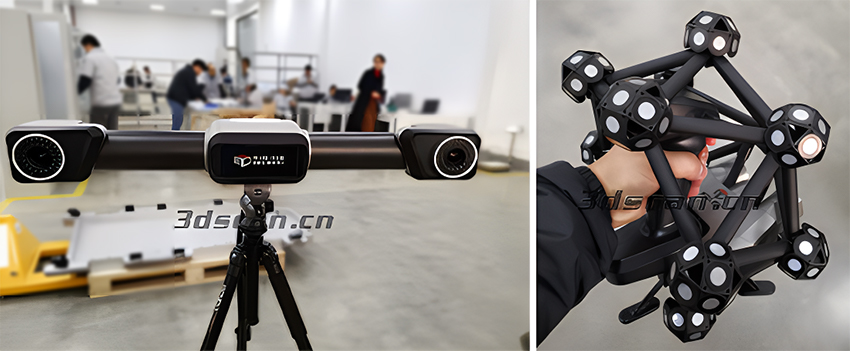

使用設備：HL-Scan三維掃描系統
HL-Scan三維掃描系統能夠實現目標點自動定位，無須臂或其他跟蹤設備；得到的點云數據無分層，自動生成三維實體圖形(三角網格面)；采用7對十字交叉激光束+額外1束激光，掃描速度達48萬次測量/秒；
可以手持任意掃描，無需固定安裝，隨身攜帶操作方便，適用范圍廣，可在狹窄的空間掃描，對工作環境無要求，無視車間震動等復雜因素影響;17.6m3超大工作空間，可拓展(可建立動態坐標系),炭纖維材質，穩定性強; 黑色、高亮、彩色表面可直接掃描，不貼點，即拿即掃，無需任何預處理，快速安裝及使用, 真正高精度，最高可達0.02mm .

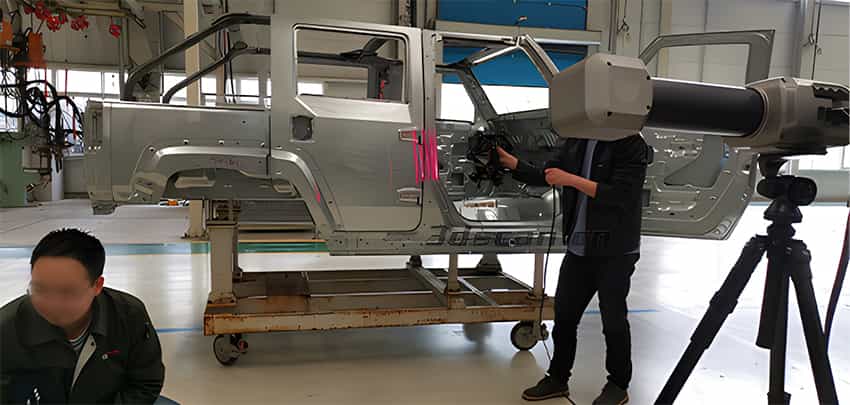

車門掃描現場圖

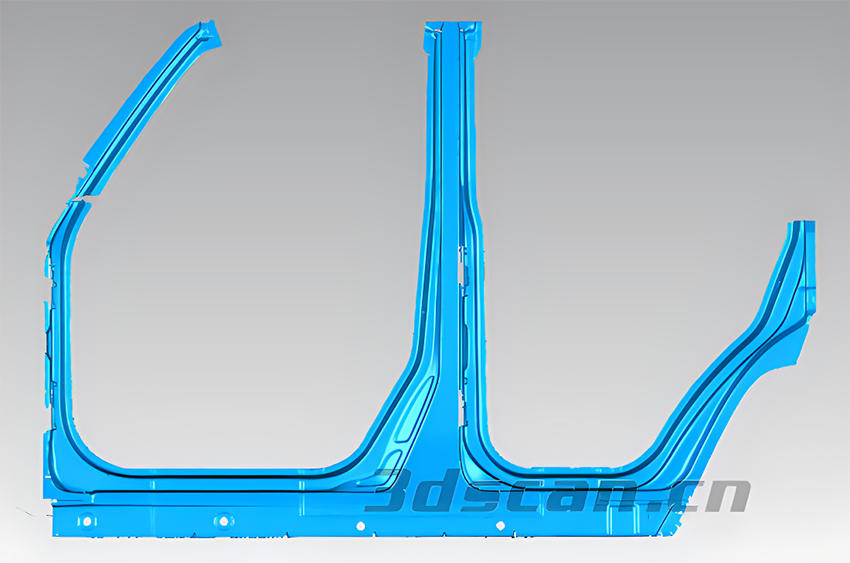

車門STL數據圖

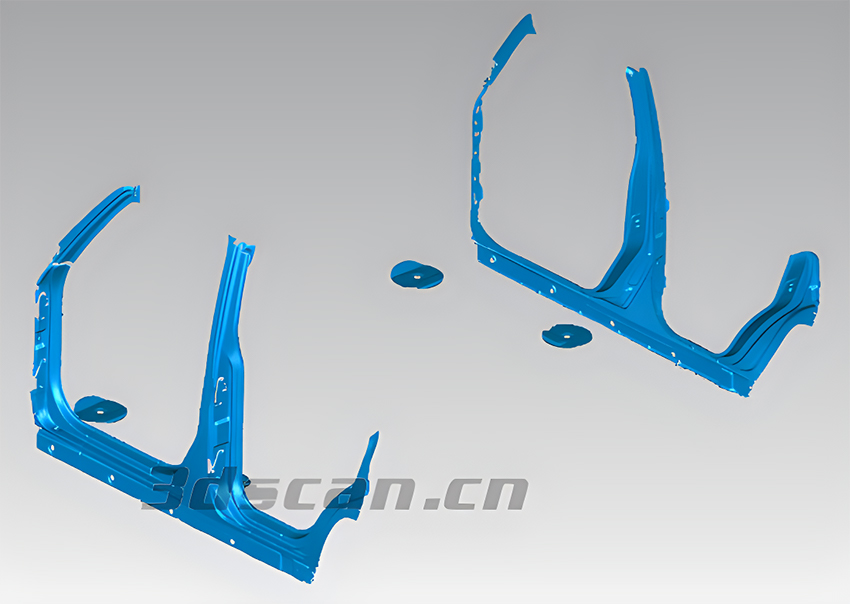

車門STL數據圖

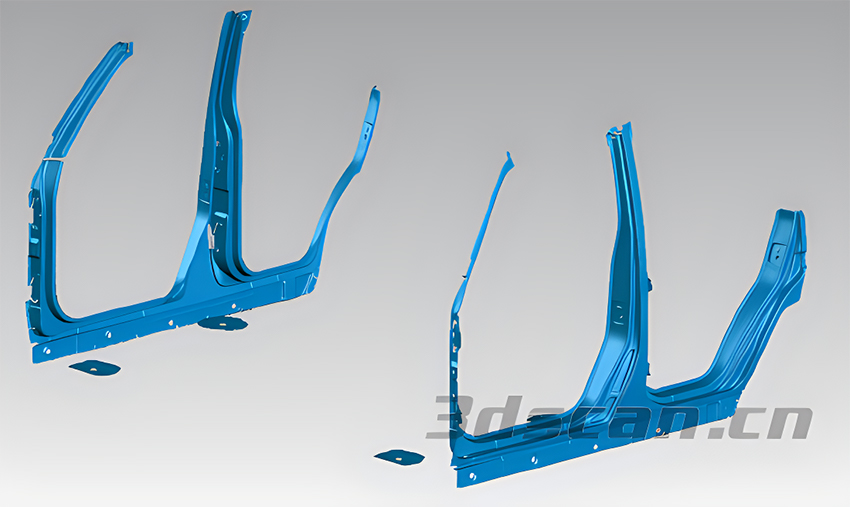

車門STL數據圖
