國內某知名噴油泵生產廠家，希望通過三維掃描儀快速獲取原有噴油泵外觀數據，加速新產品的開發。
1、使用傳統的測量方法（如檢具、治具、三坐標等）十分的繁瑣、耗時，
2、噴油泵形狀復雜，且各面凹槽形狀各異，曲面較多。導致獲取的三維數據量不完整，無法進行二次設計。

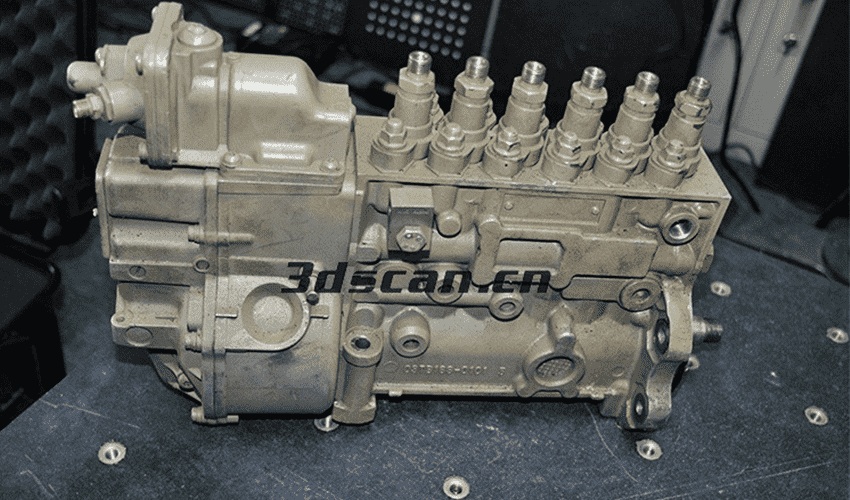

噴油泵是汽車柴油機上的一個重要組成部分。被視為柴油發動機的“心臟”部件，它一旦出問題會使整個柴油機工作失常。該企業希望使用三維掃描儀對噴油泵三維掃描，進行產品的二次設計與完善。 針對客戶需求，華朗三維工程師提出解決方案中使用：三維掃描儀HL-3DS+（快速獲取噴油泵高精度的三維數據）+逆向設計軟件（將噴油泵點云數據轉換為三角網格面數據）+主流設計軟件中進行后期處理，加快噴油泵的二次設計。
1、前期準備工作
1、噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
2、黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。

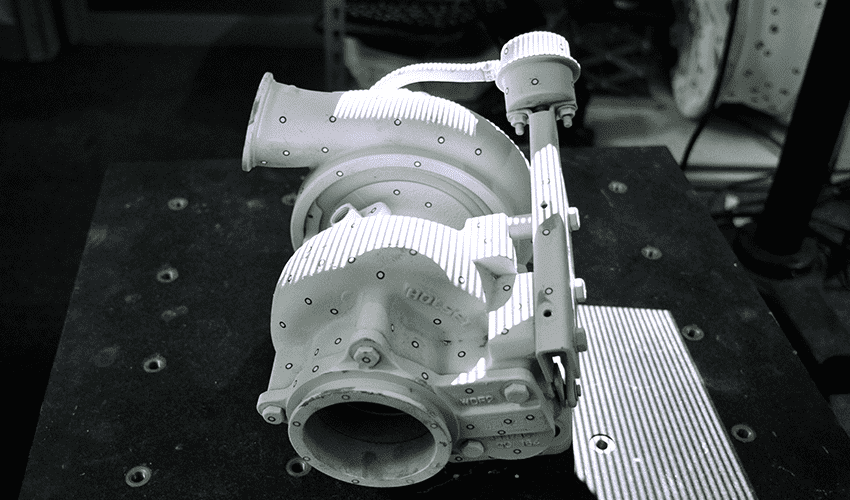

噴油泵掃描現場
2、三維掃描
三維掃描儀（HL-3DS）掃描速度快，獲取噴油泵三維數據僅需10分鐘，數據精度高達到0.02mm。三維掃描儀（HL-3DS）采用外插法多頻相移光柵技術、編碼點校準技術與全自動拼接等技術。 將噴油泵數據導入三維逆向軟件（Geomagic）中進行處理，將處理后的數據導入Pro/E、UG等主流設計軟件中，進行發動機的逆向設計。加速新產品的開發，提高發動機性能。

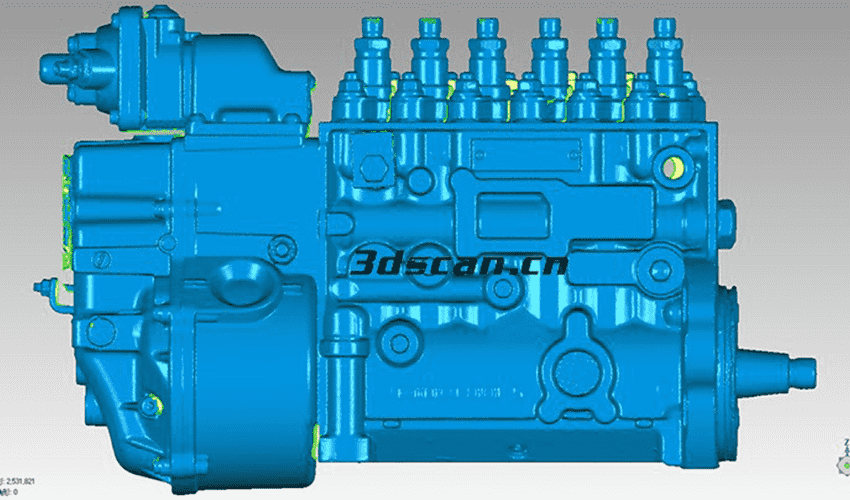

噴油泵點云數據

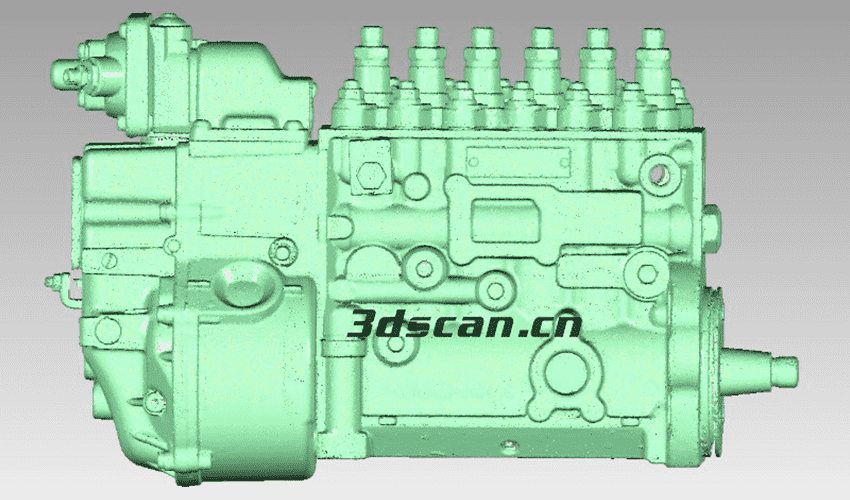

噴油泵三維掃描STL數據
噴油泵掃描STL數據
