汽車燃油箱逆向設計
發布時間：2024-03-05
瀏覽數：1415
- A +
- A
- A -
隨著汽車工業的發展和國內汽車工業的振興，各大汽車生產企業對汽車燃油箱的需求呈明顯增長趨勢。天津某知名汽車生產制作企業希望對奔馳G500汽車油箱進行三維掃描，獲取高精度三維數據再通過后期處理軟件處理，進行產品逆向設計縮短新產品的開發過程。
面臨問題
1、客戶希望在工廠車間對奔馳汽車燃油箱進行掃描，所以對于三維掃描設備的便攜與穩定性有較高的要求。
2、客戶對原有的汽車燃油箱數據采集方法是手工測量，精度不高，速度慢。
3 、汽車燃油箱的質量直接影響汽車的整體性能和安全性能，對于獲取的汽車燃油箱三維數據精度要求高。
解決方案
根據客戶所面臨的問題，華朗工程師提出解決方案使用照式三維掃描HL-3DX對奔馳G500汽車油箱進行三維掃描，快速獲取奔馳汽車油箱三維數據，不僅數據精度高且掃描速度快結合三維逆向軟件成功完成工件的整體掃描，為后期產品的逆向設計和新產品的開發提高了效率，節約了成本，產滿足了客戶的掃描需求。
奔馳汽車G500效果圖

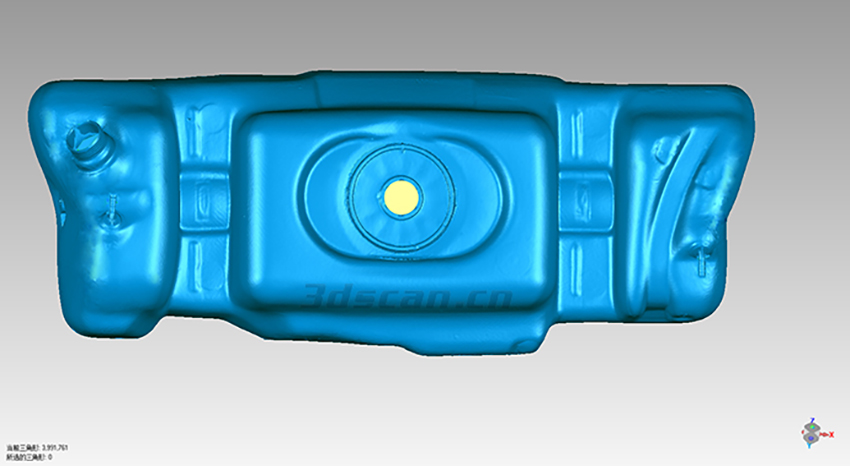

奔馳汽車燃油箱STL數據圖

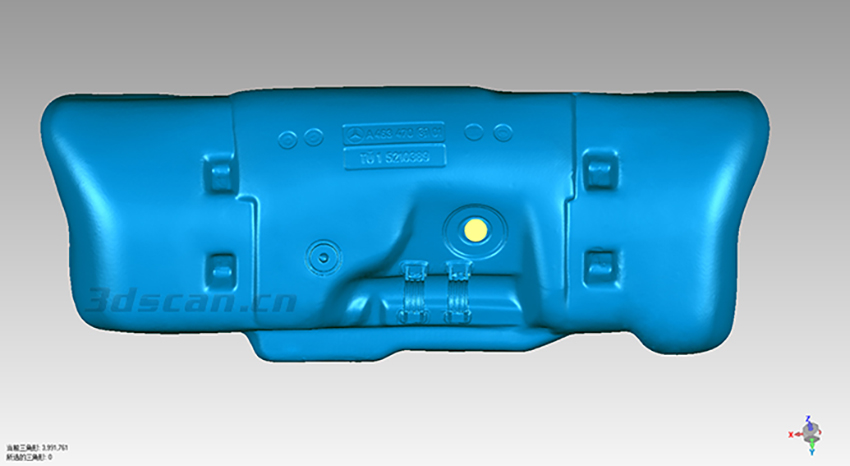

奔馳汽車燃油箱STL數據圖

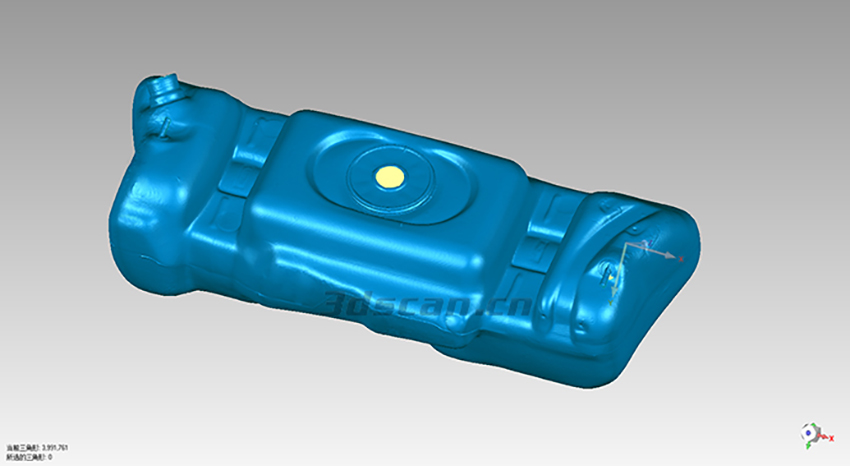

奔馳汽車燃油箱STL數據圖
