發動機支架是保障發動機穩定安裝與動力傳導的核心承載部件，其結構精度直接影響發動機裝配適配性與整車運行穩定性?？蛻粜柰ㄟ^(guò)三維掃描獲取支架高精度完整數據，與原始模型比對生成三維檢測色譜圖，量化誤差以判斷加工是否合格。因客戶對掃描精度、細節還原度及完整性要求嚴苛，傳統測量方式難以滿足，故選擇 HOLON3D Smart 49 手持式全藍激光工業級三維掃描儀提供數字化檢測方案。

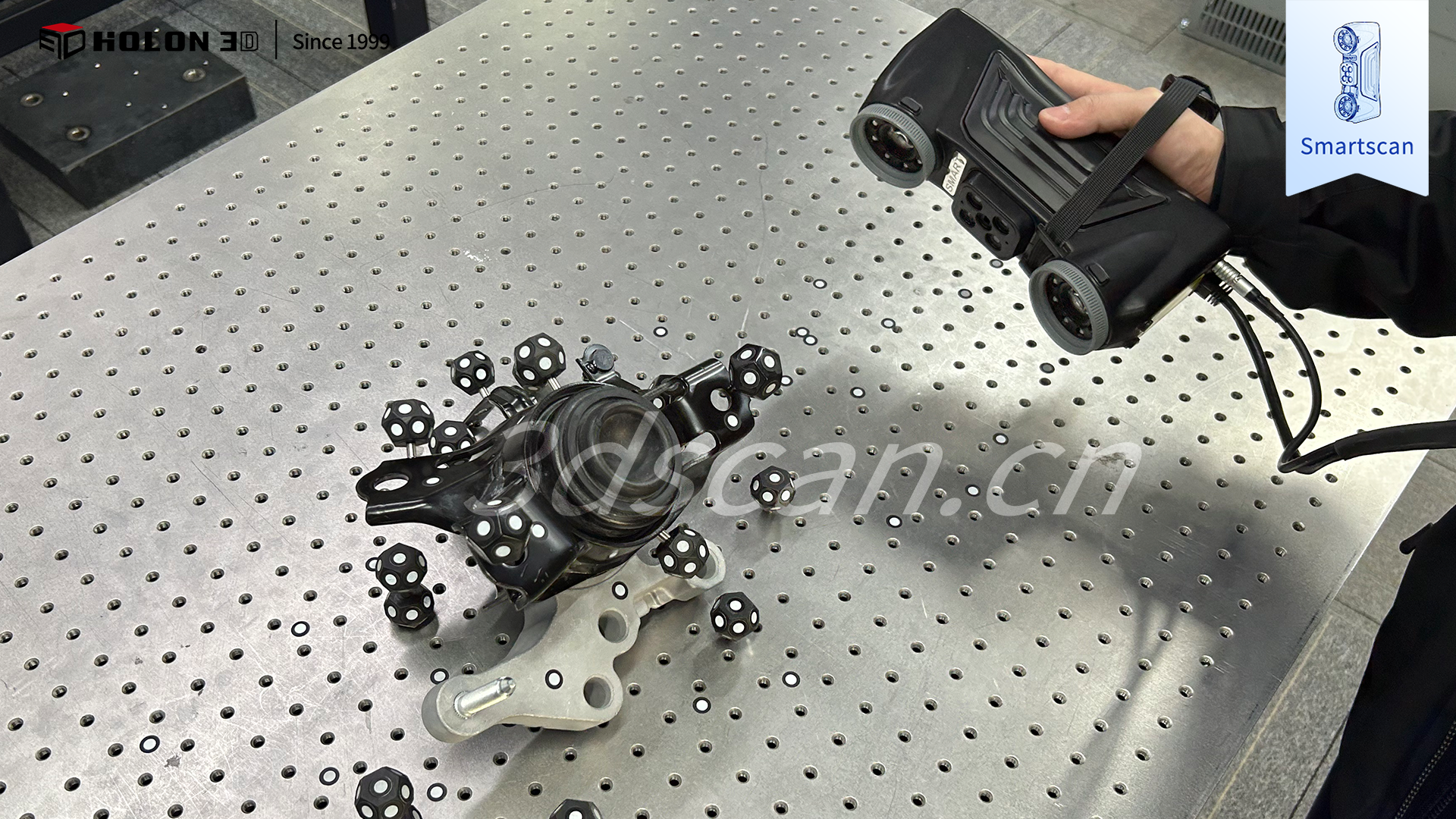

掃描實物圖
掃描實物圖
發動機支架檢測核心難點集中在結構復雜性與精度要求：支架多為異形承重結構，包含多組安裝孔、加強筋、曲面過渡等復雜特征，安裝孔內側、筋條間隙等隱蔽區域易形成掃描盲區，傳統局部測量工具難以全面覆蓋，易導致數據缺失；作為核心承載部件，其安裝孔位公差、輪廓度、筋條厚度等指標精度要求極高，傳統測量方式精度有限，且人工拼接數據易產生累計誤差，無法滿足嚴苛標準；傳統掃描設備適配性不足，受支架材質特性與檢測場景約束明顯，難以穩定輸出高質量數據。

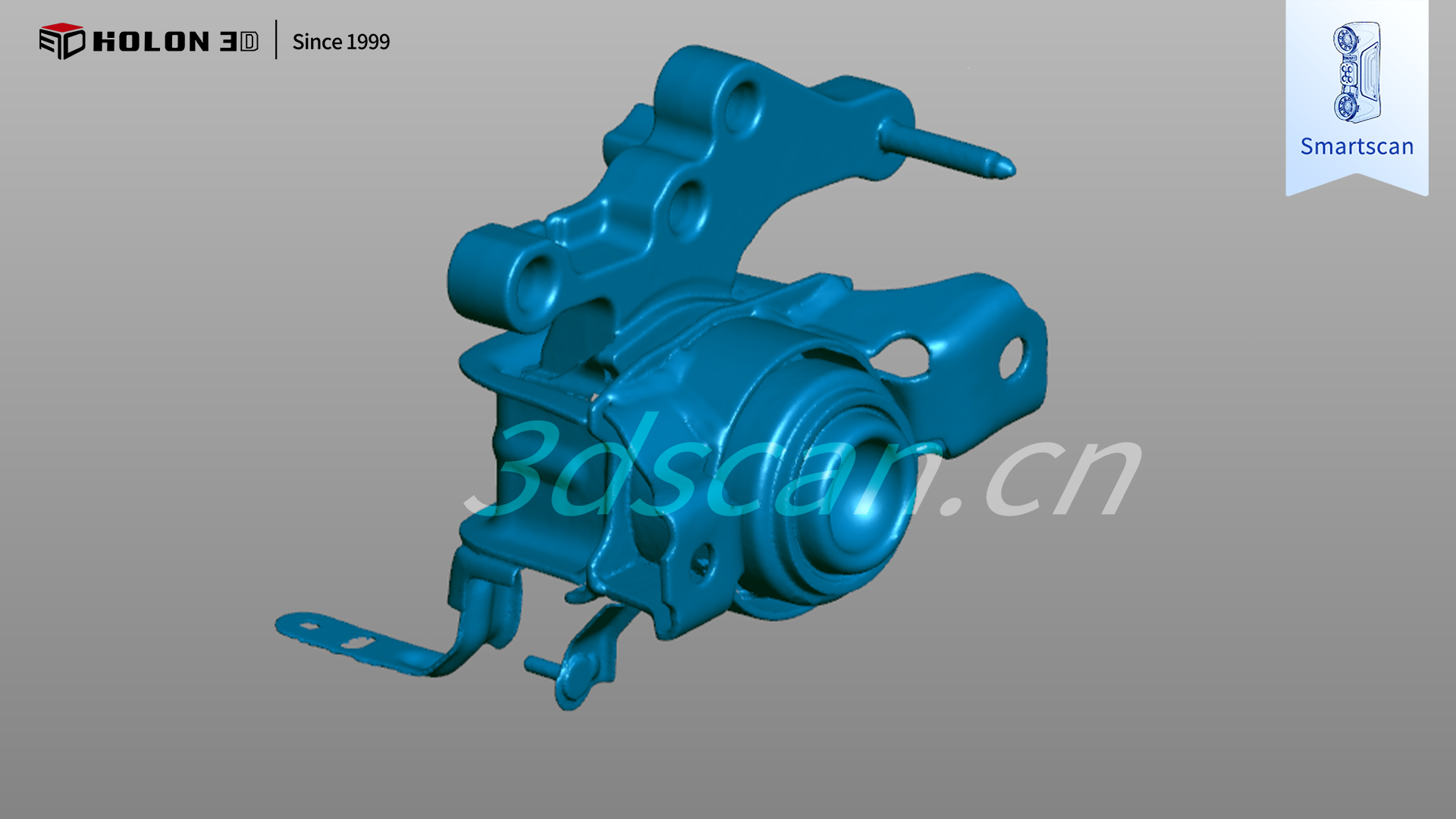

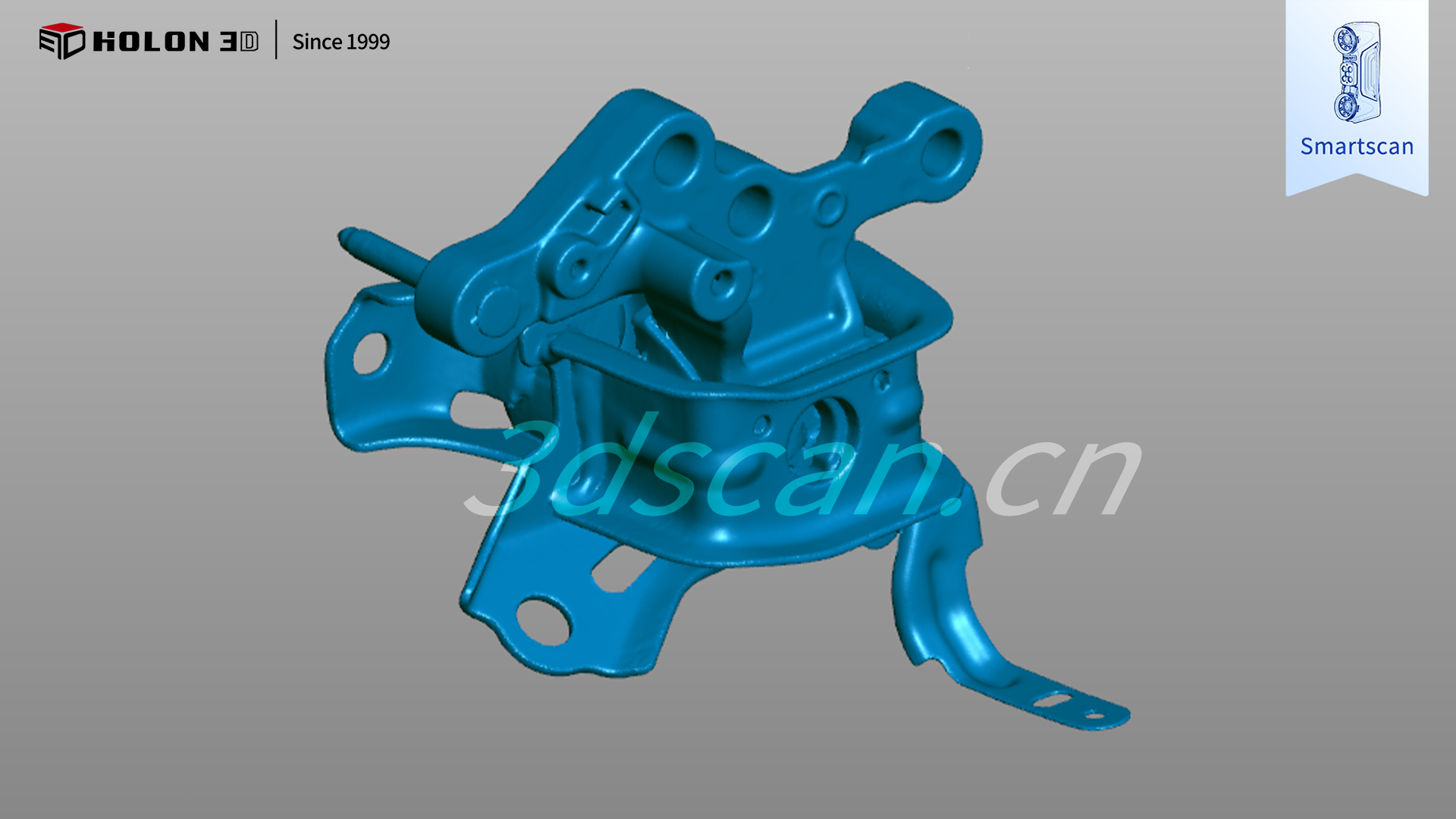

掃描數據圖
掃描數據圖
采用 HOLON3D Smart 49 掃描儀可針對性破解難題，其具備工業計量級精度，搭配全藍激光技術，無需特殊預處理即可適配支架材質特性，精準捕捉安裝孔、加強筋等關鍵特征數據；搭載四種掃描模式，可根據支架整體輪廓、細微特征及隱蔽區域靈活切換，配合手持設計自由調整掃描角度，實現全區域無死角掃描；高速無接觸測量避免工件損傷，不受場景約束，僅需粘貼少量標志點即可穩定輸出高質量數據；掃描數據與原始模型比對生成清晰色譜圖，準確量化誤差分布，科學判定合格性，完全契合客戶需求，為發動機支架質量管控與工藝優化提供可靠支撐。

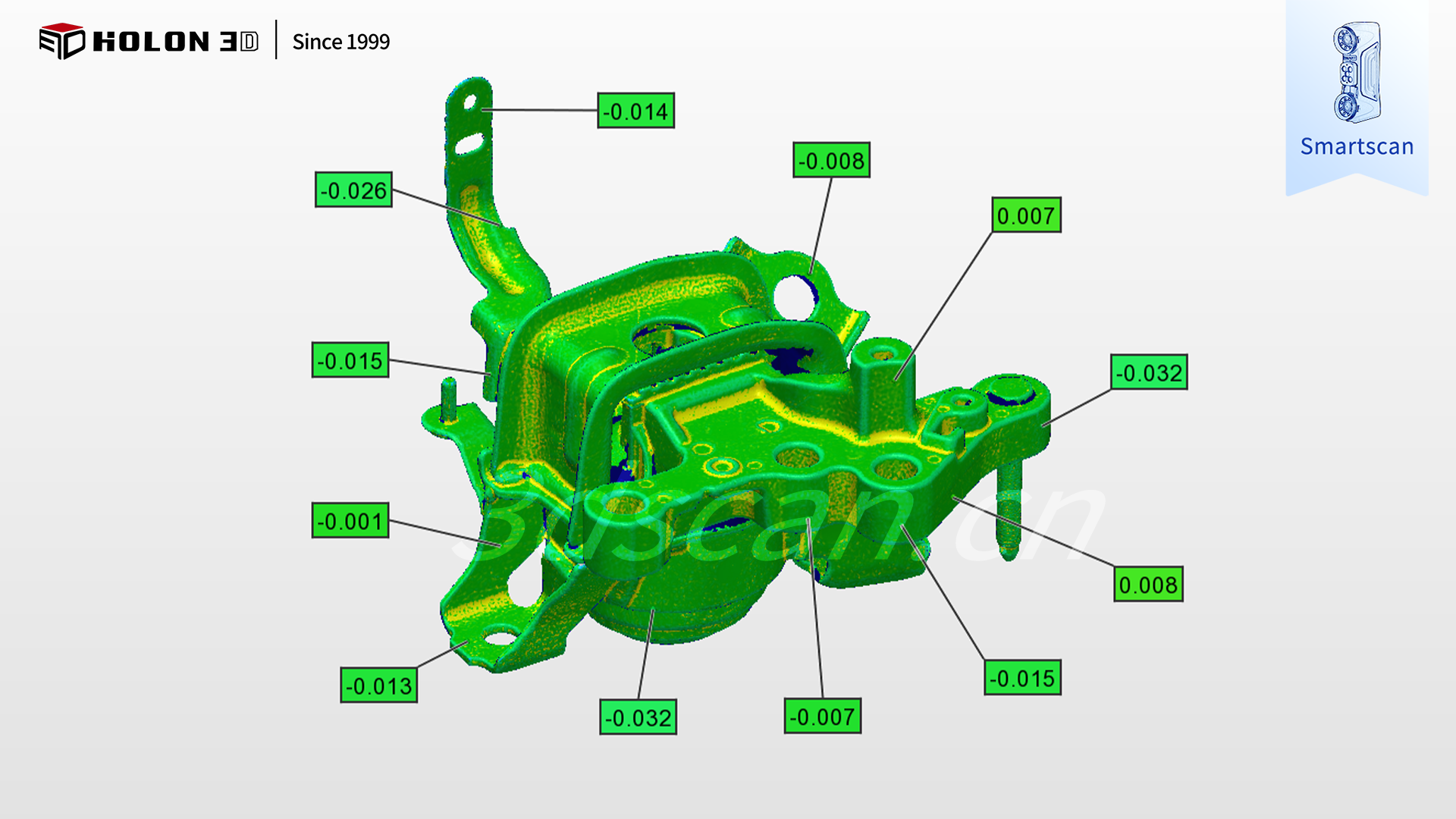

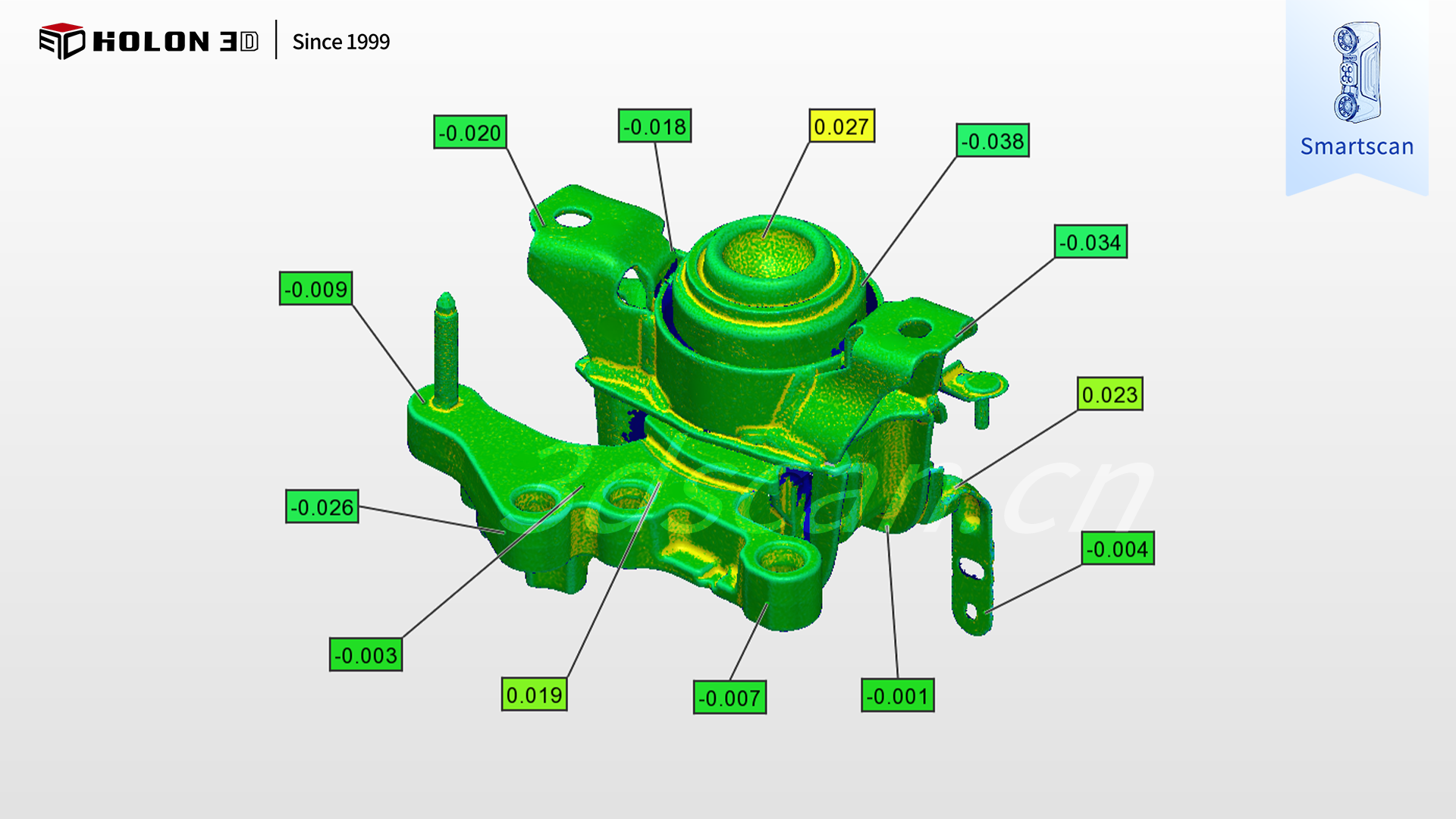

三維檢測色譜圖
三維檢測色譜圖
