汽車下葉板內減震包是車身底盤的核心防護與減震部件，其曲面精度、安裝位公差及結構完整性直接決定減震系統適配性、行車穩定性與底盤防護效果?？蛻粜鑼?duì)該減震包進行三維掃描，獲取高精度、完整的三維數據，通過與原始模型比對生成三維檢測色譜圖，直觀量化曲面弧度、安裝孔位、焊縫邊緣等關鍵部位的誤差分布，以此科學判斷工件是否合格。由于客戶對掃描精度、數據完整性要求極高，且需適配車間等多樣化檢測場景，傳統測量方式難以滿足需求，因此選擇具備工業計量級精度的 HOLON3D Model 49 手持式全藍激光工業級三維掃描儀，為汽車下葉板內減震包的精準質量檢測提供高效可靠的數字化支撐。

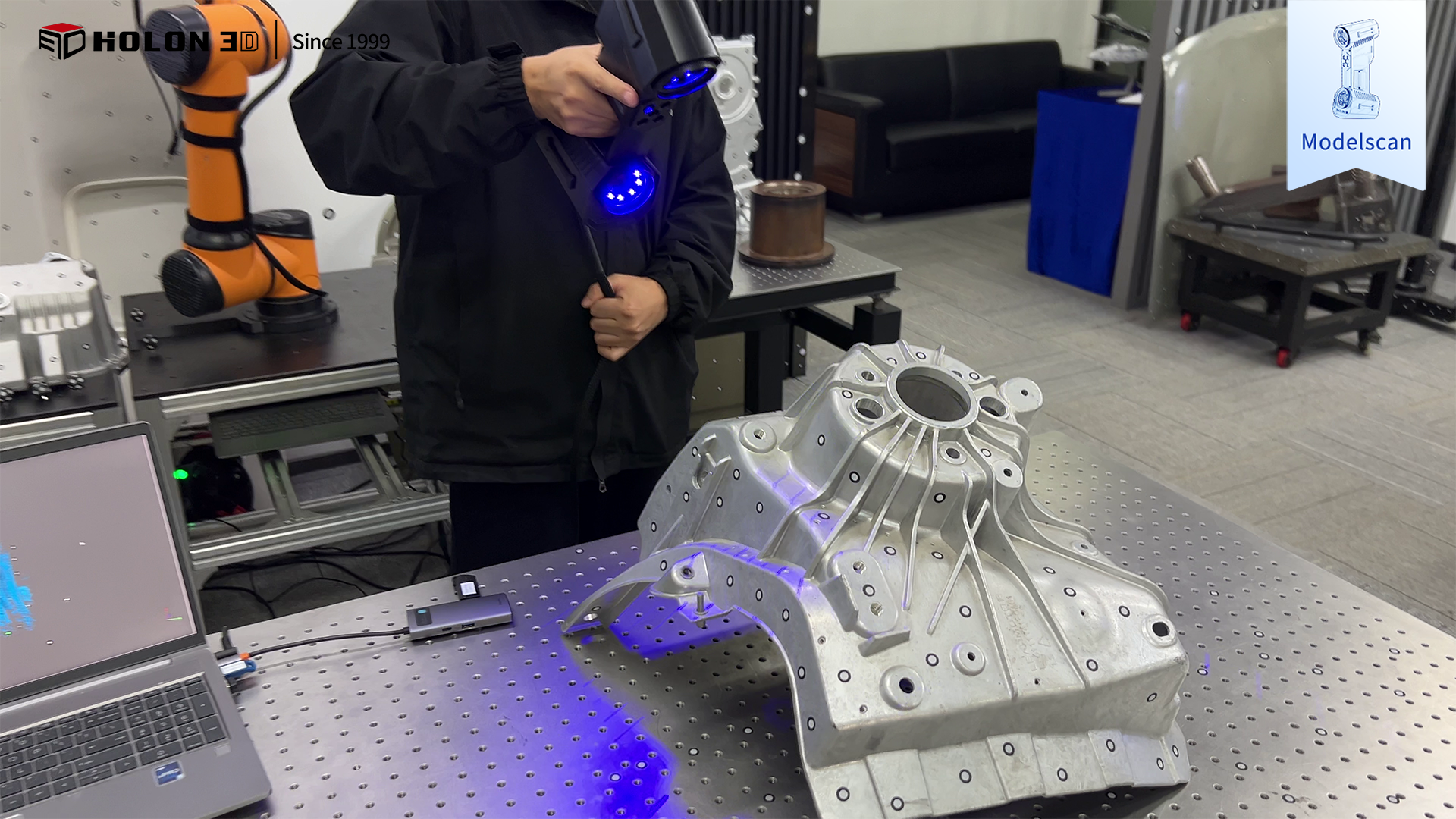

掃描現場圖
汽車下葉板內減震包呈不規則曲面結構，內部存在凹陷區域、弧形過渡面及密集的安裝卡扣位，傳統局部點位測量工具（如卡尺、千分表）無法全面覆蓋復雜曲面與隱蔽部位，難以獲取全表面三維數據，導致三維檢測色譜圖缺乏完整數據支撐，無法精準反映整體誤差分布；減震包表面光滑易反光，傳統測量方式易造成曲面輪廓、孔位邊緣等關鍵特征數據采集失真，影響誤差判斷準確性；其曲面弧度、安裝孔位同軸度、壁厚均勻性等指標對精度要求嚴苛，傳統測量工具精度有限，難以捕捉微米級細微誤差，易產生數據偏差；接觸式測量不僅效率低下，操作中還可能因受力導致減震包輕微變形，或刮傷表面防護涂層，進一步影響檢測結果真實性；同時，傳統測量方式受場景約束明顯，無法靈活應對車間流水線抽檢、倉儲質量復核等不同環境下的高效檢測需求，嚴重制約質量管控效率與生產進度。
采用 HOLON3D Model 49 手持式全藍激光工業級三維掃描儀，可針對性破解汽車下葉板內減震包檢測的核心難題。該掃描儀具備工業計量級精度，實測精度達 0.02mm，最高可達 0.01mm，搭配全藍激光技術，精準捕捉減震包的曲面弧度、安裝孔位尺寸、卡扣槽深度及焊縫邊緣等關鍵細節，甚至可識別微米級誤差，獲取全表面高精度三維數據，為生成精準三維檢測色譜圖奠定堅實基礎，確保誤差量化無偏差；手持設計靈活便捷，不受減震包不規則結構與隱蔽區域限制，可自由調整掃描角度，輕松深入內部凹陷部位，保障數據完整性，讓色譜圖全面呈現整體誤差分布；高速掃描能力大幅縮短復雜曲面部件的數據采集時間，配合無接觸式測量方式，既避免了受力導致的變形與表面刮傷，又能快速獲取可靠數據，高效支撐合格性判定；掃描儀適應性強，不受場景約束，在車間、倉儲等復雜環境下無需復雜前期準備，即可穩定輸出高質量數據。掃描后生成的三維數據精準、完整，與原始模型比對可清晰生成三維檢測色譜圖，能準確量化誤差以判斷減震包合格性，完全符合客戶對高精度與完整性的嚴苛需求，為汽車下葉板內減震包的質量管控與生產工藝優化提供了可靠的數字化保障。

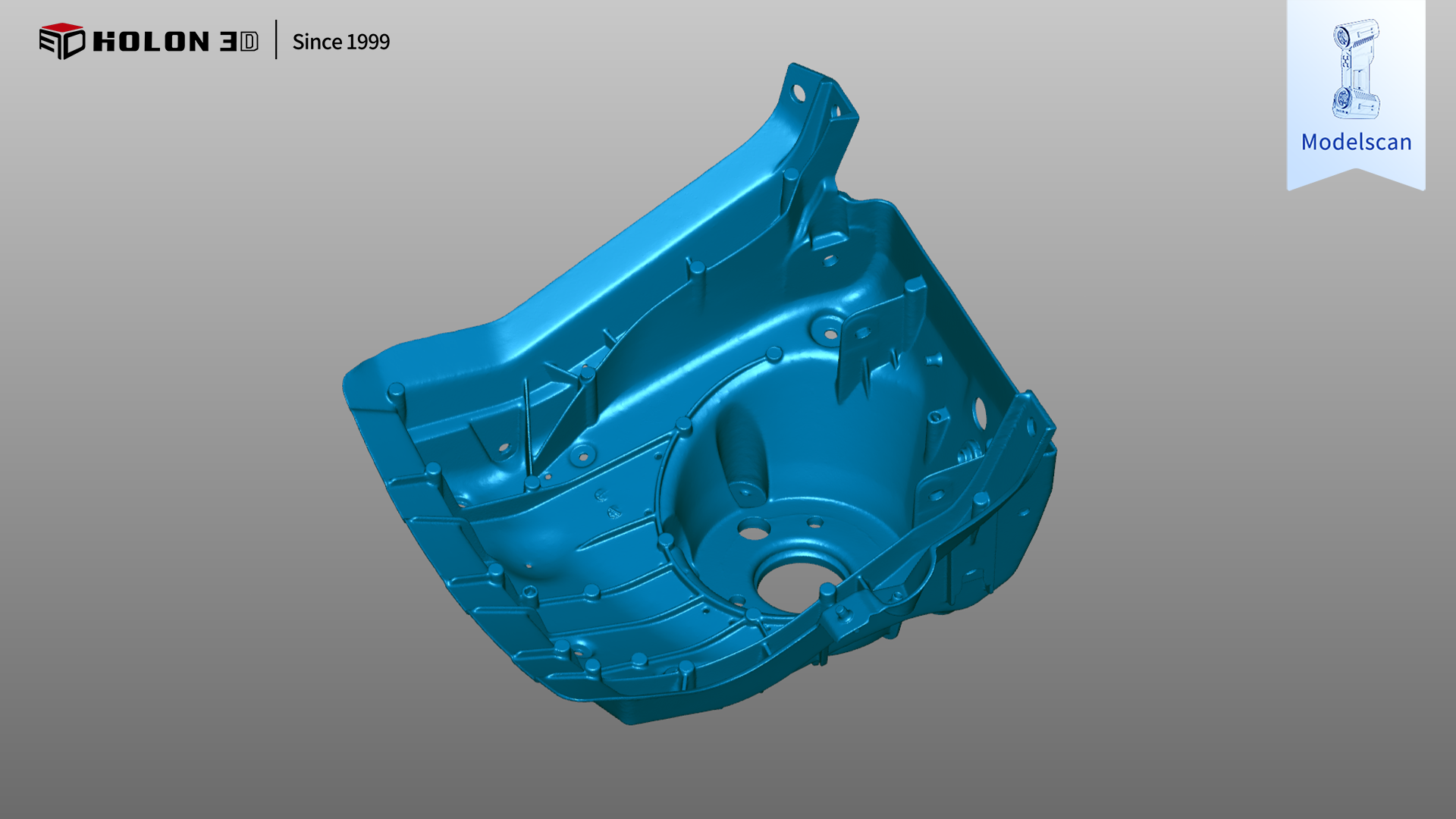

掃描數據圖

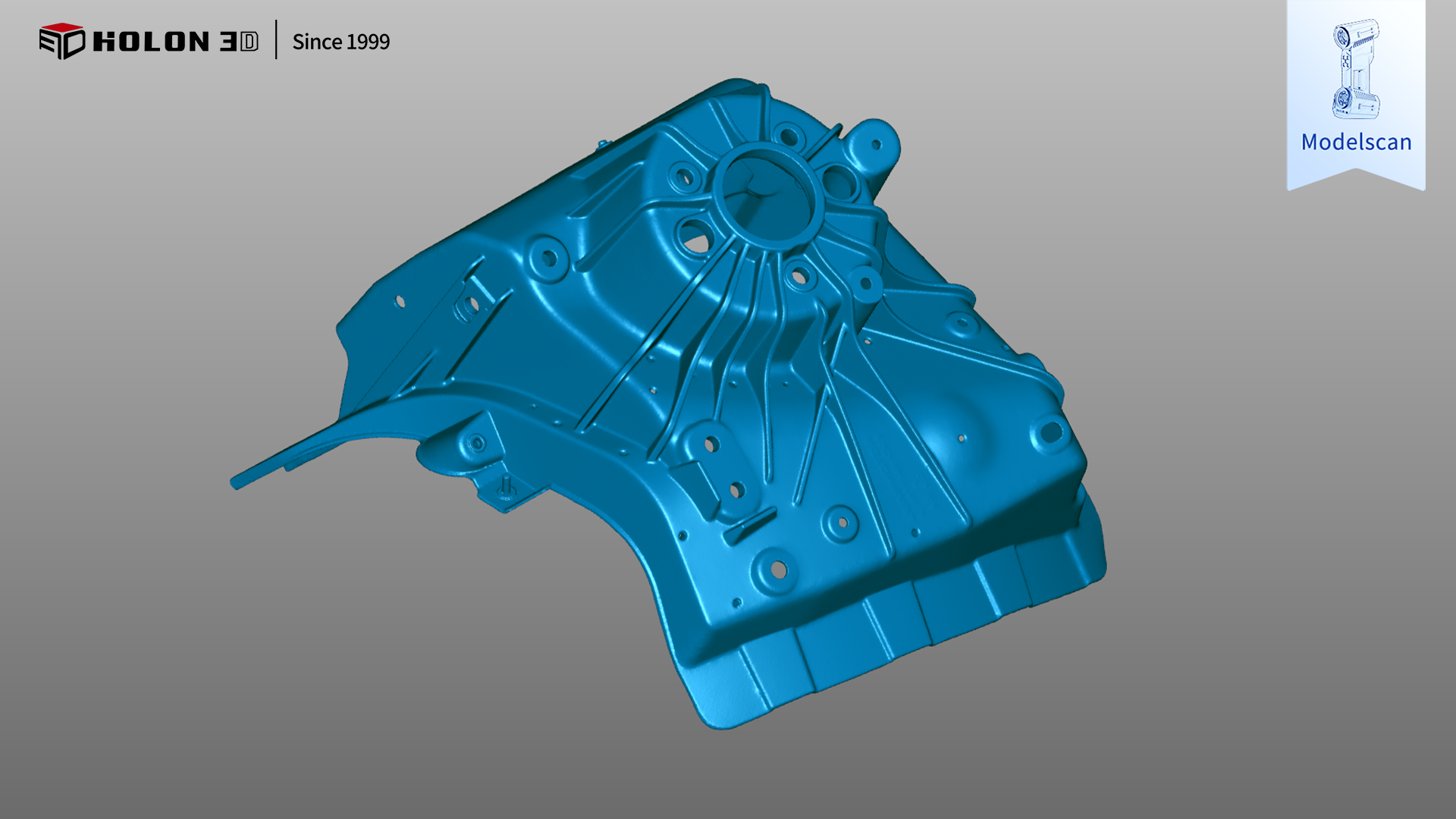

掃描數據圖

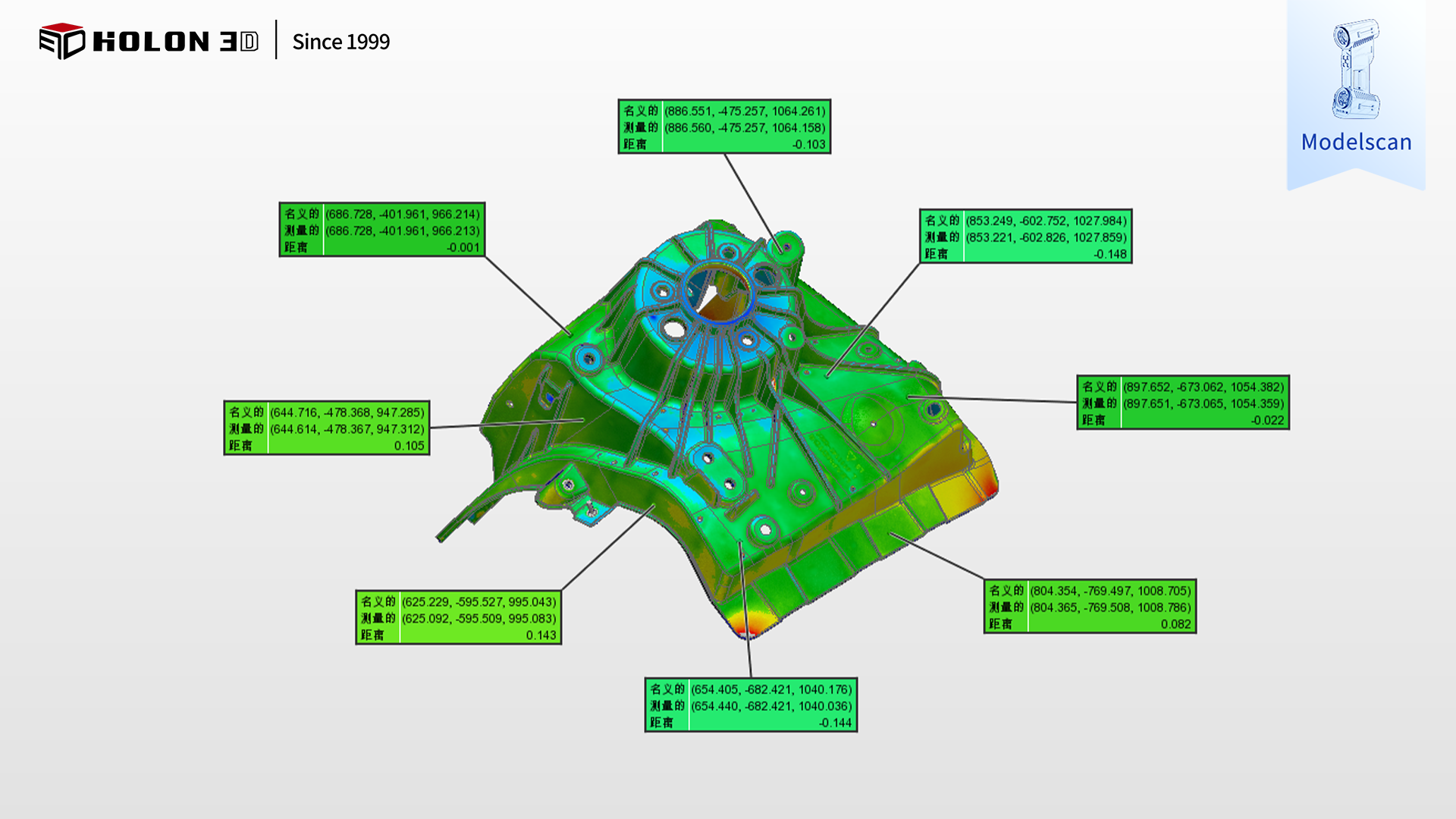

三維檢測（色譜圖）

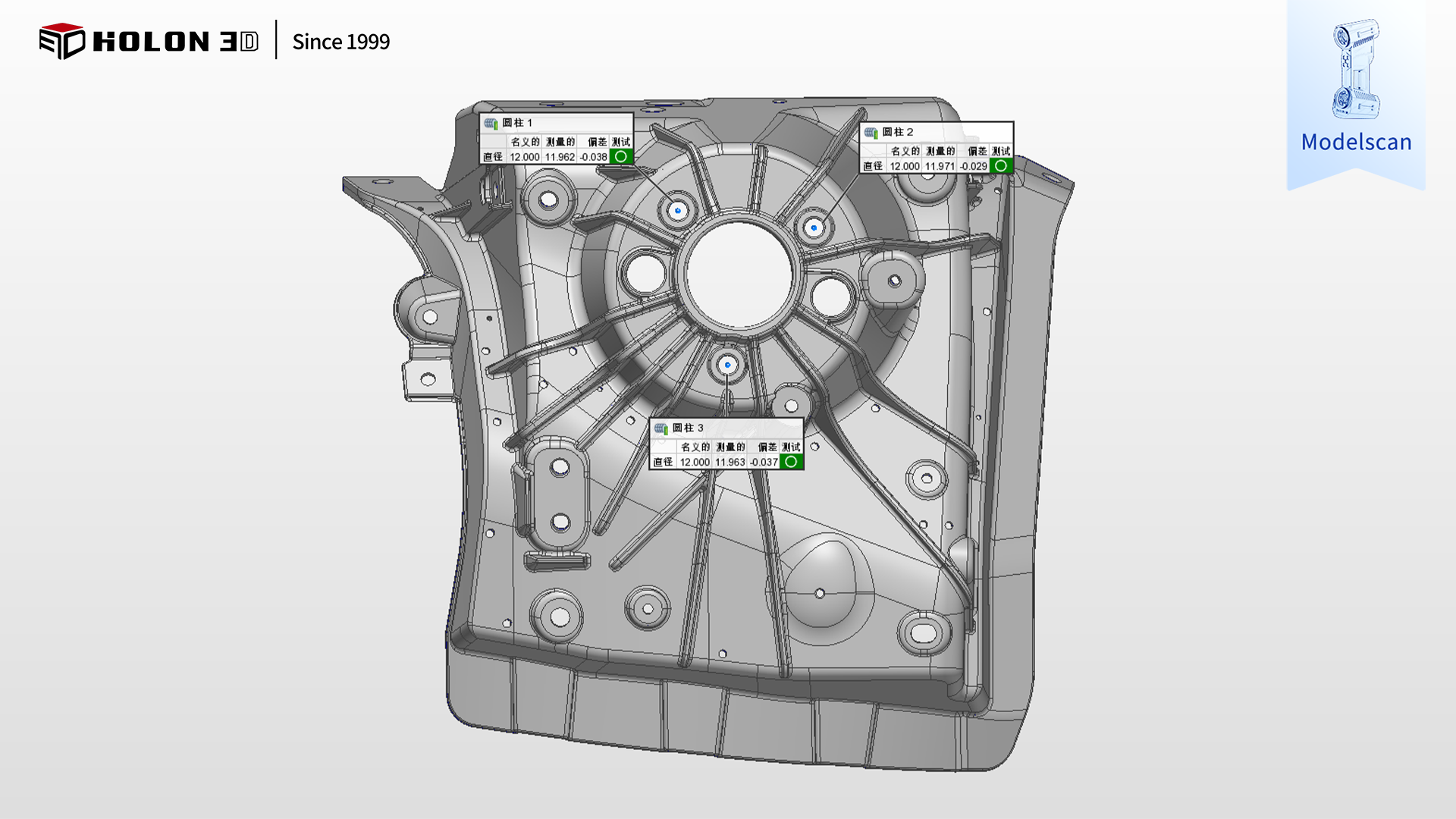

三維檢測（尺寸測量）
