汽車車門的三維掃描
發布時間：2025-03-12
瀏覽數：1194
- A +
- A
- A -
汽車車門是車身關鍵部件，需兼顧安全性（內置防撞梁）、密封性及輕量化設計。三維掃描技術通過激光非接觸式采集車門表面數百萬個三維坐標點，快速生成高精度數字模型（精度可達0.02mm），數據可應用于逆向工程（經典車型復刻）、制造質量檢測（對比CAD數據識別裝配間隙偏差）、空氣動力學優化（曲面形變分析）及個性化改裝（定制車門造型掃描適配）。
面臨問題
需要對車門部件進行掃描，車門曲面構造較復雜，輪廓大小不一，周邊孔位較多又較小。利用一般傳統的三維掃描儀需要噴顯像劑，耗時較多，掃描出來的數據不完整無法滿足要求，而且得到數據精度不高。

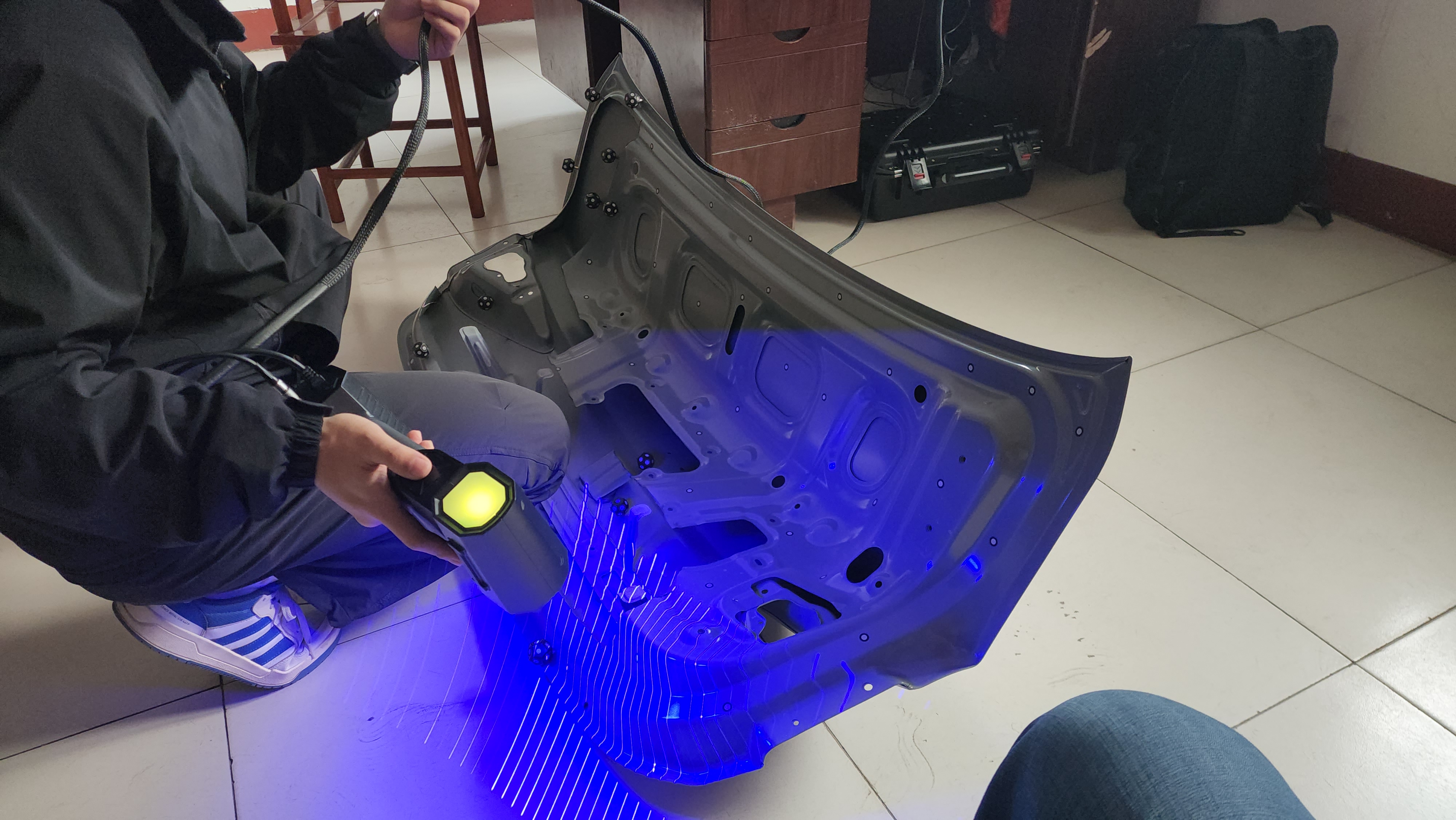

現場掃描圖
解決方案
根據掃描車門存在的問題，掃描面輪廓大小不一，孔位小。華朗三維工程師提出使用手持式三維掃描儀能夠快速完成工件三維檢測，掃描速度更快、精度更高、穩定性更強。采用49束激光，掃描速度達百萬次測量/秒；可以手持任意掃描，無需固定安裝，隨身攜帶操作方便，適用范圍廣，可在狹窄的空間掃描，對工作環境無要求， 真正高精度，最高可達0.02mm。
現場掃描圖

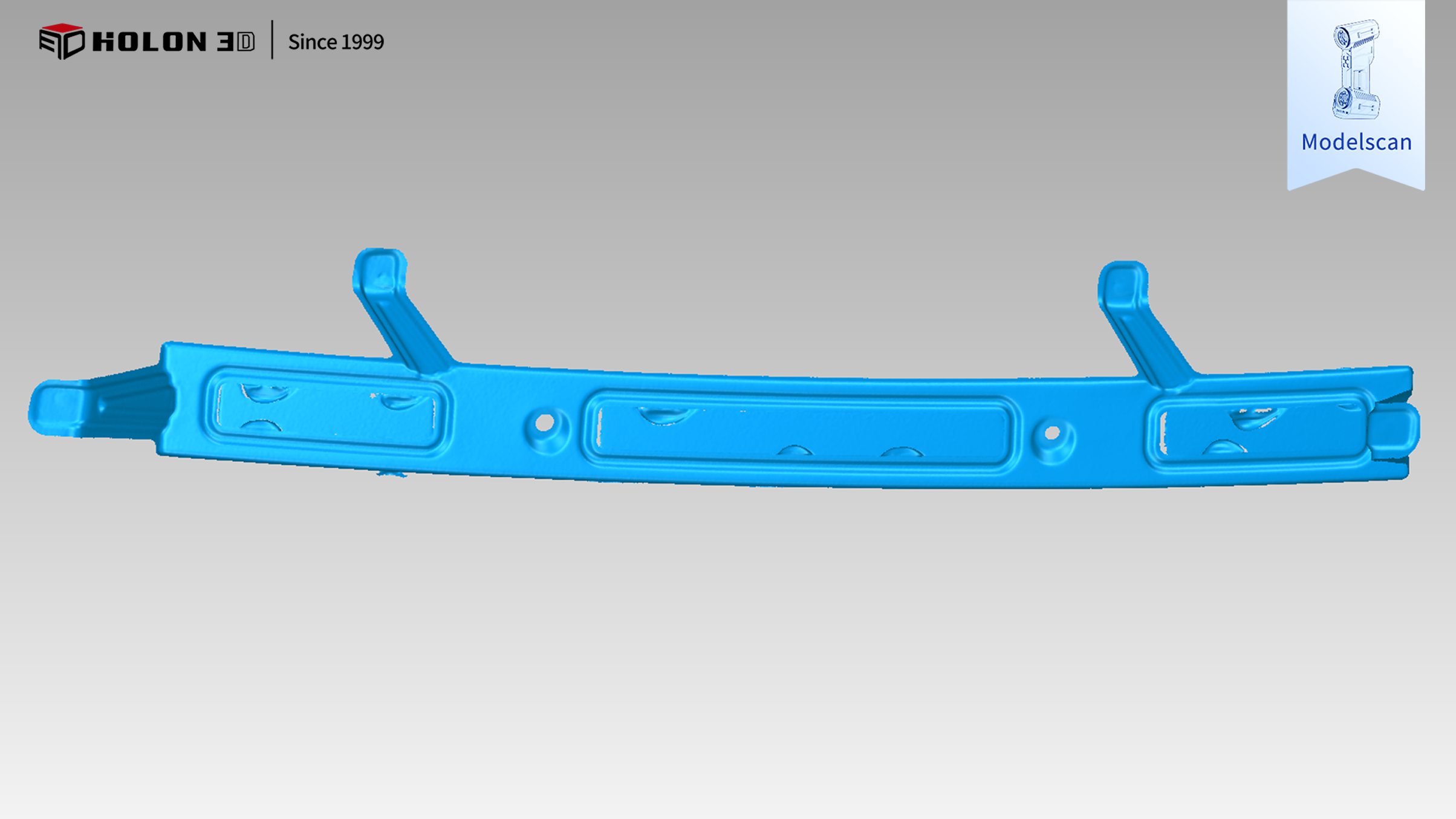

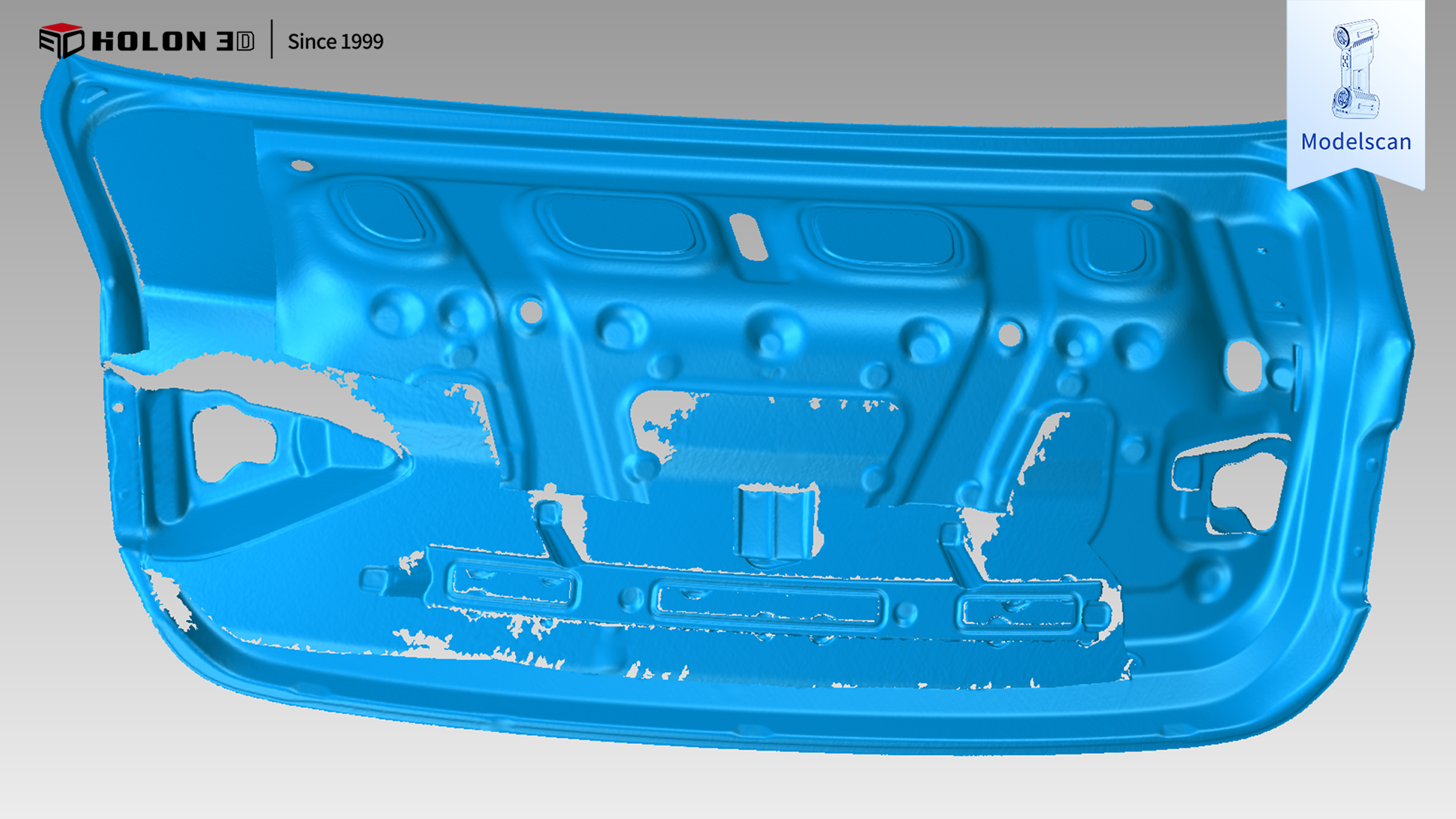

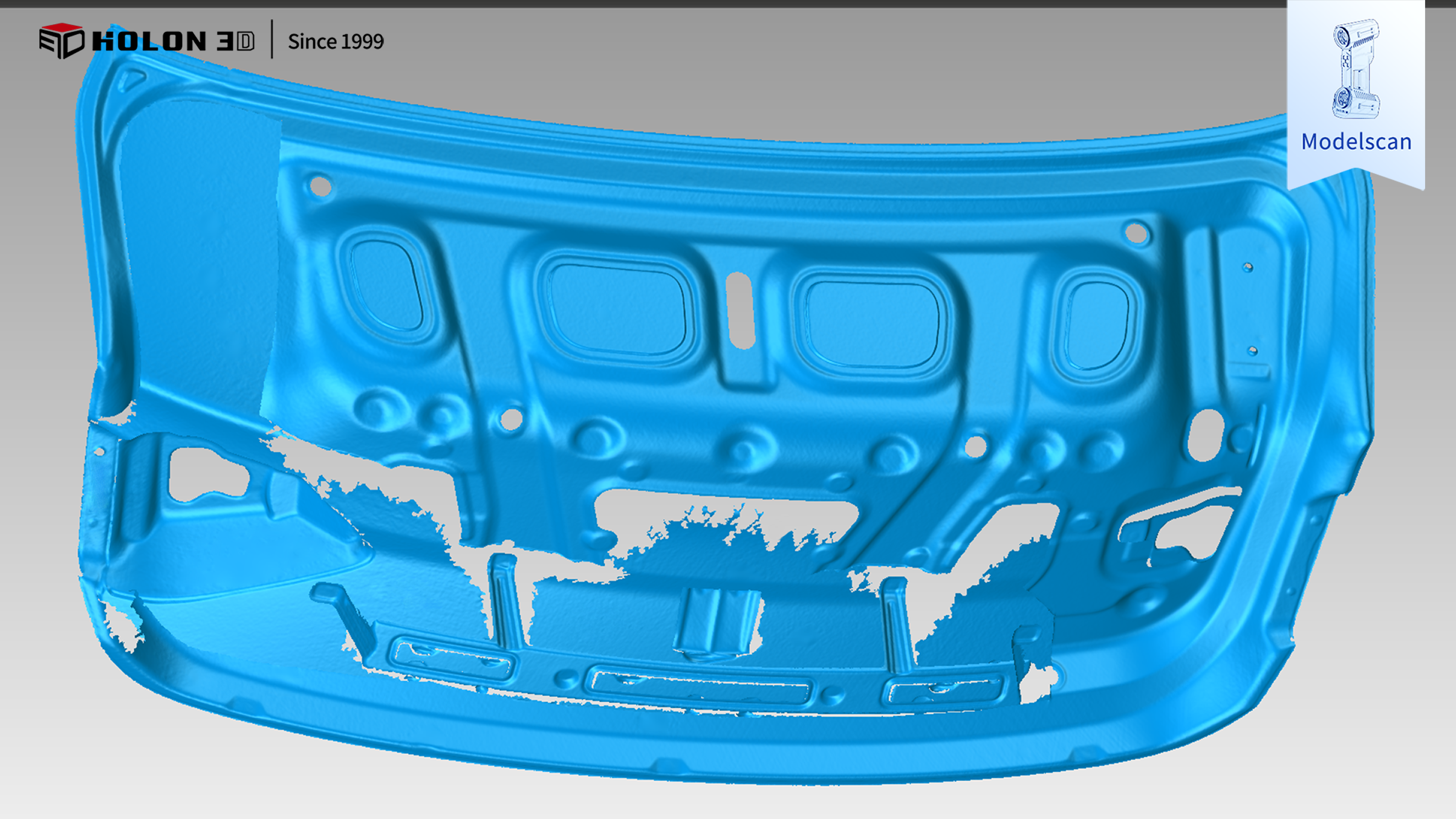

STL數據圖
