汽車模具三維掃描
發布時間：2024-04-23
瀏覽數：884
- A +
- A
- A -
模具制造是周期長且工序復雜的制造過程，其中涉及到大量的反復測量和修調工作，因此生產效率已經成為模具行業大伙公認的的突出問題，面對越來越劇烈的市場競爭，如何能提高生產檢測效率是模具制造商追求的一致目的

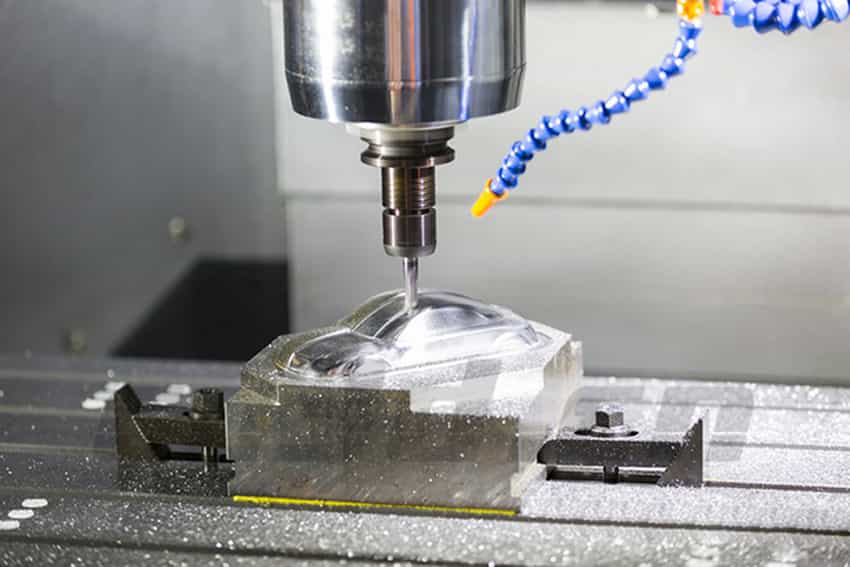

汽車模具制作現場圖

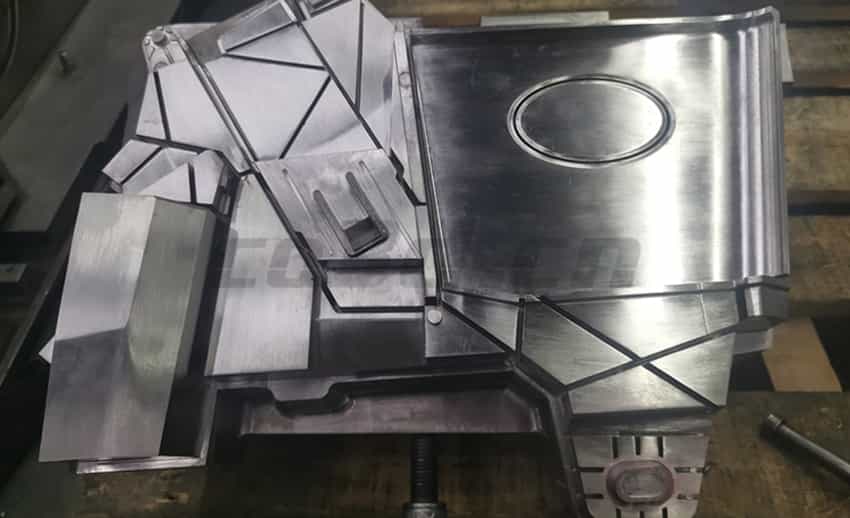

汽車模具現場圖
面臨問題
汽車模具有尺寸大、重量大、形面復雜的特點，隨著模具的越來愈精密化，對模具測量的精度要求也越來越高針對汽車模具制造中的加工與測量難題，千分尺以及三坐標等傳統的檢測方式大多應用在特征部位檢測上，對于大體積的汽車模具，在獲取完整曲面和和復雜輪廓外形上其檢測周期較長且精度不穩定。而手持式三維掃描儀，通過非接觸式的測量方式，完美復刻表面特征同時兼具快速掃描的功能。

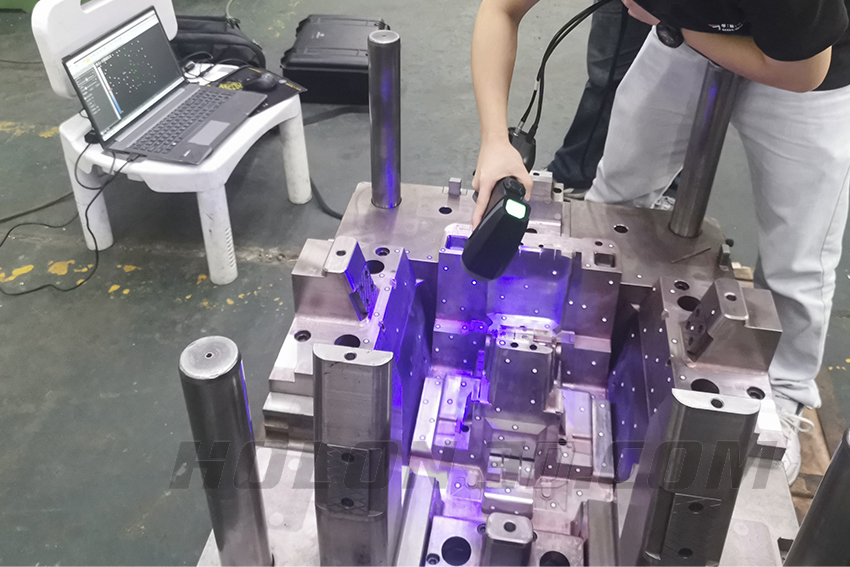

汽車模具掃描現場圖

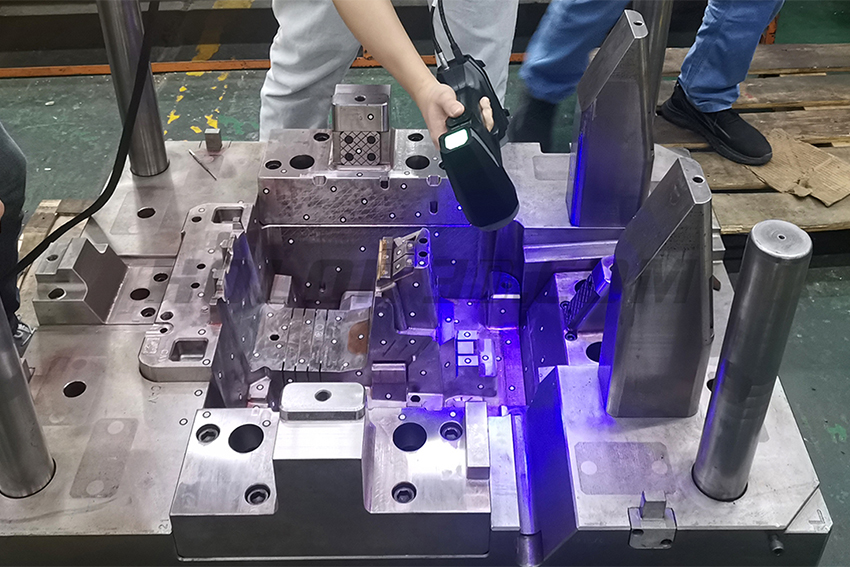

汽車模具掃描現場圖
解決方案
對于模具掃描的問題，華朗采用手持式三維掃描儀Model 29，先對其標志點進行掃描，獲取全局三維坐標定位，然后利用激光與標志點之間的的拼接獲取整體三維數據。然后利用對比軟件快速導出檢測報告圖，模具細節數據誤差一目了然。

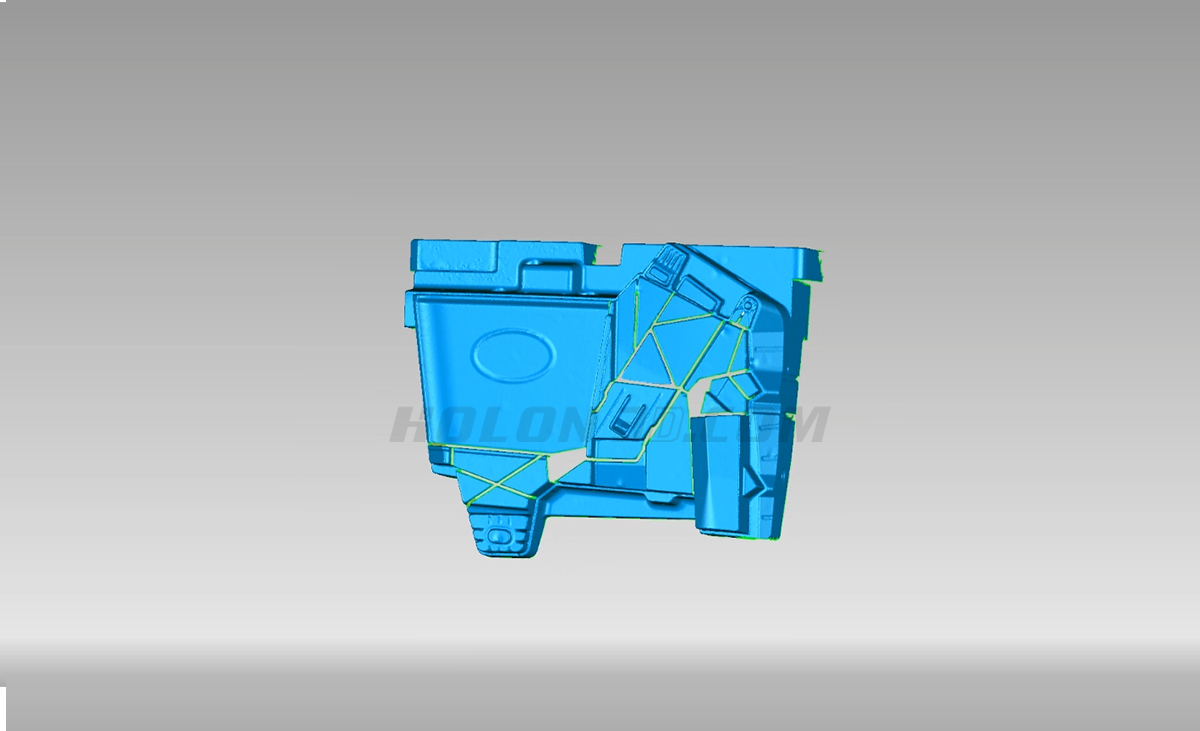

汽車模具STL數據圖

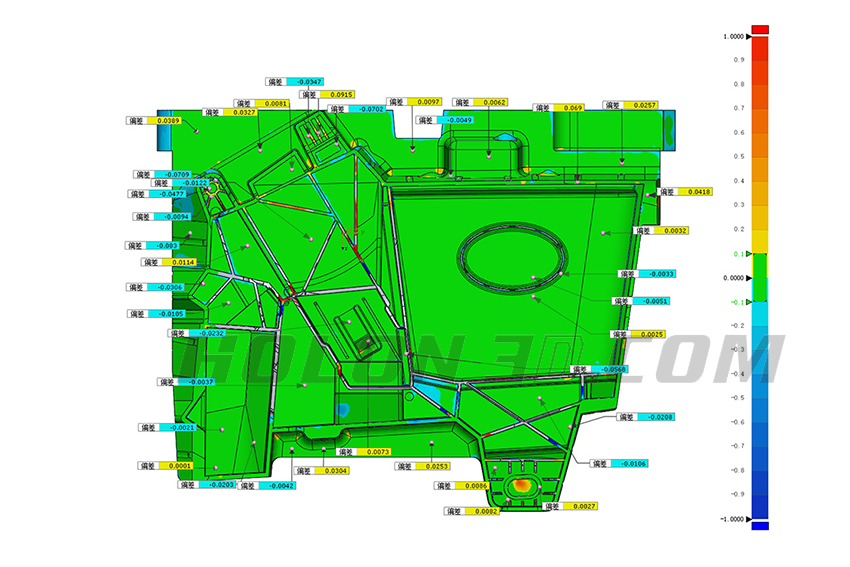

汽車模具對比檢測圖
這次通過新型的三維測量對模具的檢測大大節省了時間成本，為客戶后續生產提供高質量保障，幫助客戶快速全面解決模具測量上的難點。
