在高端照明及汽車燈具制造領域，燈罩不僅是光線的傳播介質，更是決定產品外觀質感與品牌辨識度的核心部件。如何在不損傷工件的前提下，快速獲取燈罩的全尺寸三維數據，并精準驗證其曲率及壁厚是否符合設計要求，成為了質檢環節的痛點。本案例中華朗三維助力某燈具制造商，利用手持式三維激光掃描技術，成功實現了對高精度燈罩的高效三維檢測與品質管控。

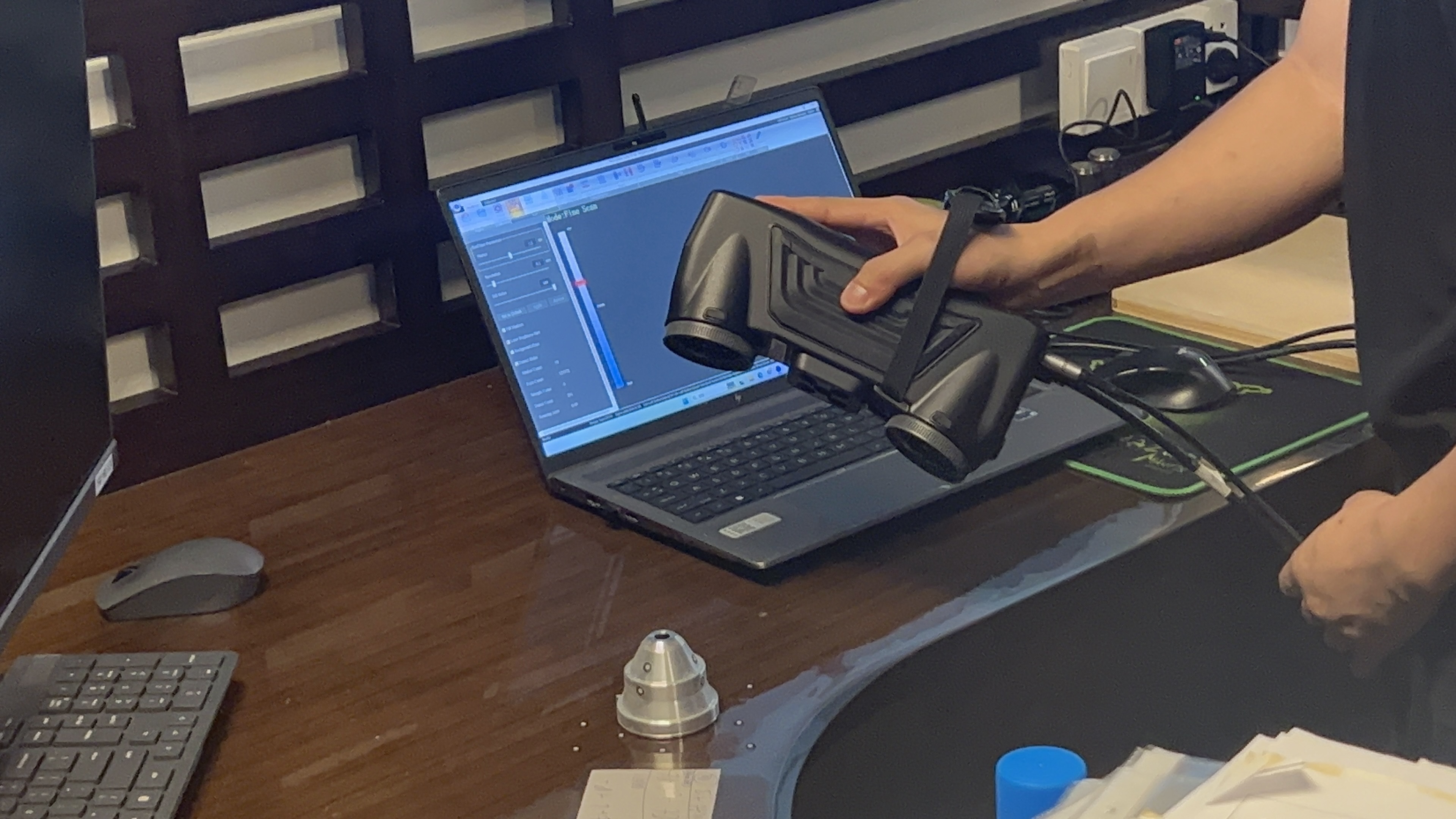

掃描現場圖
在燈具制造行業，燈罩作為外觀和功能的核心部件，往往具有復雜的曲面結構和嚴格的裝配要求。傳統的卡尺測量或接觸式檢測效率低，且容易破壞燈罩表面的涂層或劃傷透明/反光材質?？蛻艏毙枰环N非接觸、高精度、高效率的檢測方式，以獲取燈罩全尺寸的偏差數據，確保產品良率。

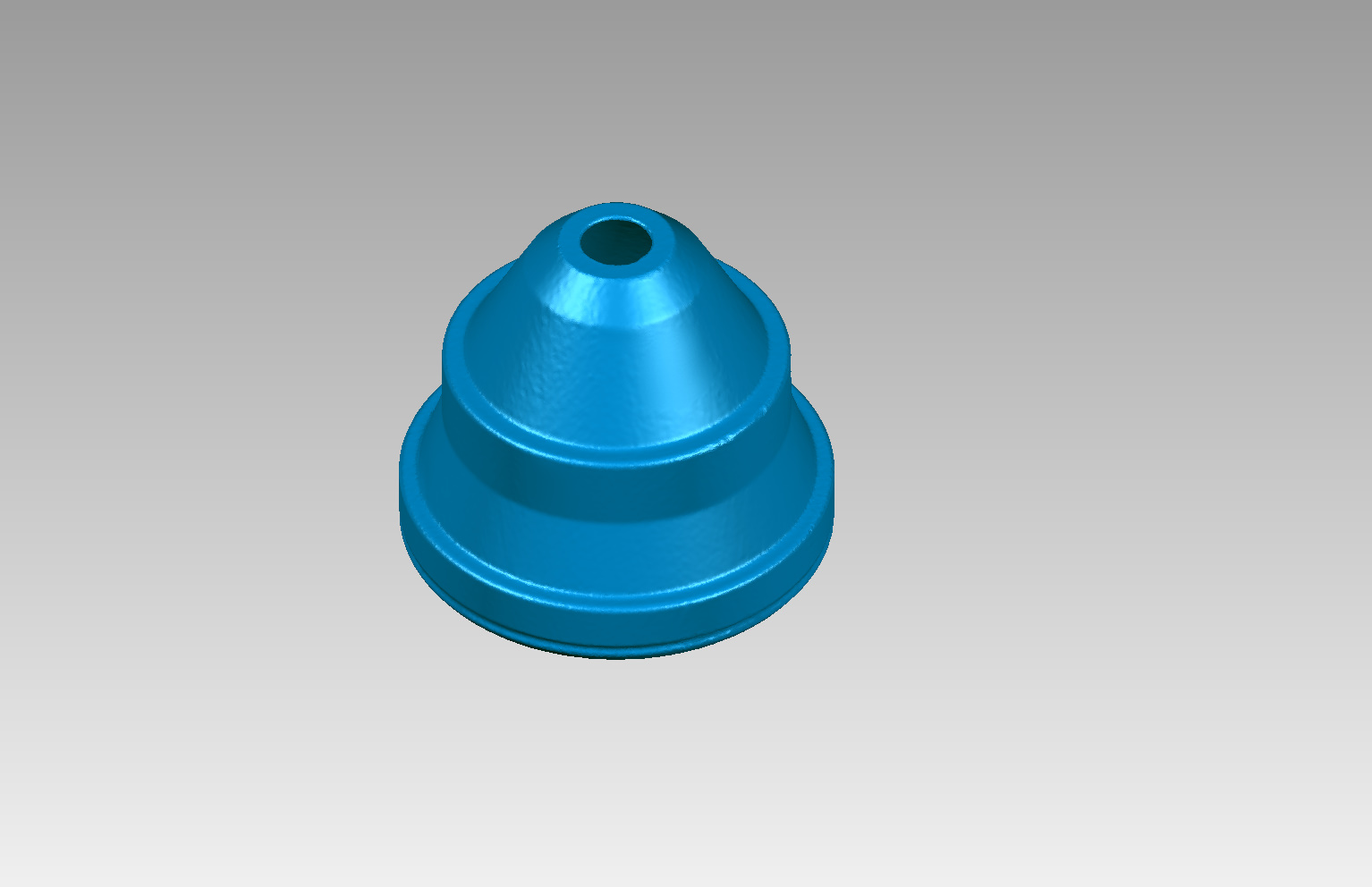

掃描數據
針對客戶的檢測難點，華朗三維采用手持式三維激光掃描儀，對燈罩表面進行全方位掃描，420萬點/秒掃描速度快速獲取高密度的點云數據，手持式三維掃描儀便攜靈活，不受工件尺寸和位置限制，檢測精度可達0.02mm以上，無論是深腔結構還是尖銳邊角，均能完整采集。掃描獲取的STL網格數據被導入至專業三維檢測軟件，與原始數模進行自動對齊與比對，生成直觀的三維偏差色譜圖。單個燈罩掃描及檢測報告出具時間縮短至分鐘級，相比傳統方式效率提升數倍?？蛻艨筛鶕?jù)報告數據迅速調整工藝參數，有效降低了廢品率。

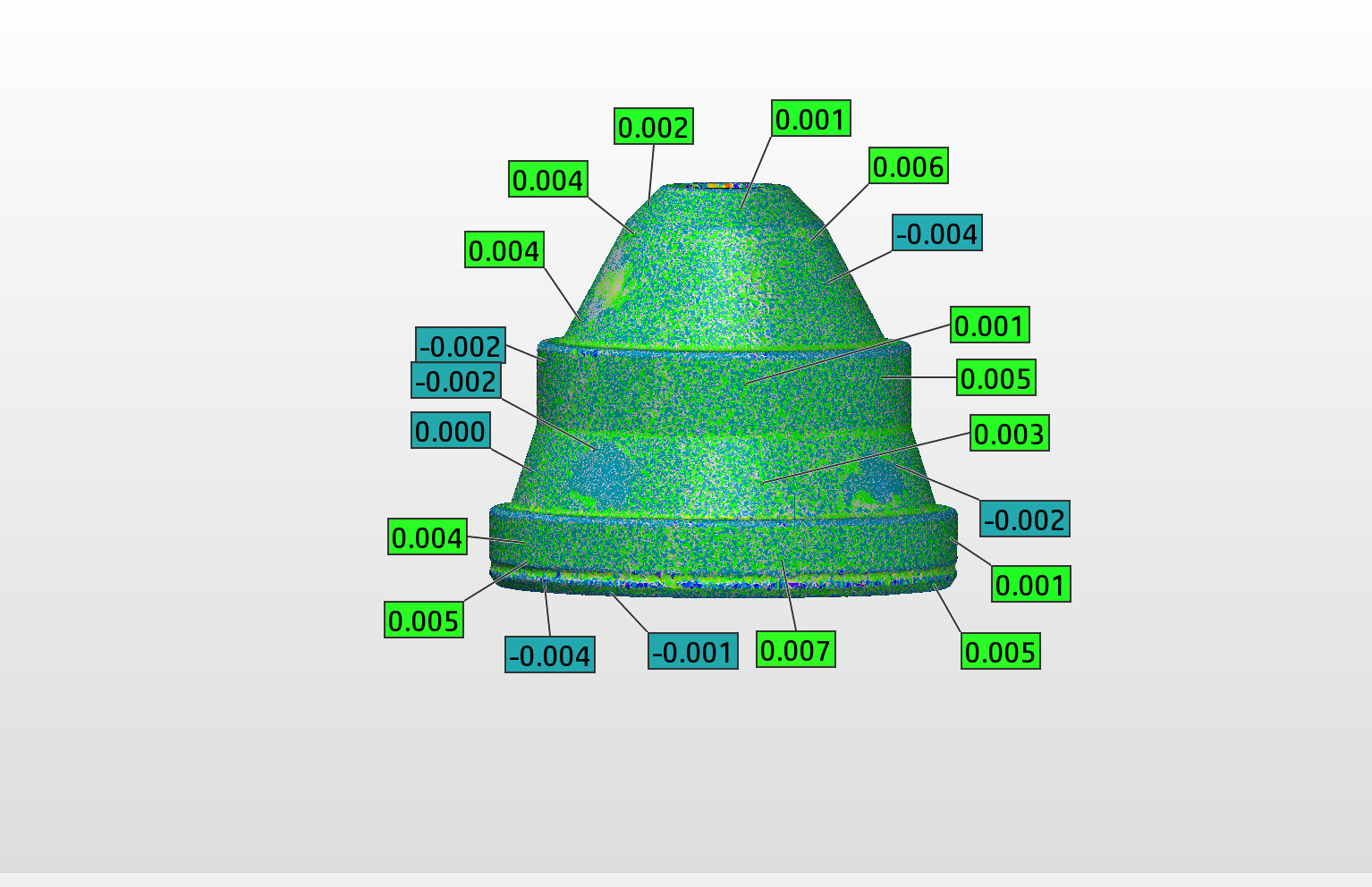

偏差色譜圖
