金屬拋光件憑借高精度表面特性廣泛應用于精密設備領域，其輪廓精度、表面細節直接影響裝配性能與使用穩定性?？蛻粜柰ㄟ^三維掃描獲取拋光件高精度完整數據，與原始模型比對生成三維檢測色譜圖，量化誤差以判斷加工是否合格。因拋光件表面反光強烈，客戶對掃描精度與細節還原度要求嚴苛，傳統測量方式難以滿足，故選擇 HOLON3D Smart 49 手持式全藍激光工業級三維掃描儀提供數字化檢測方案。

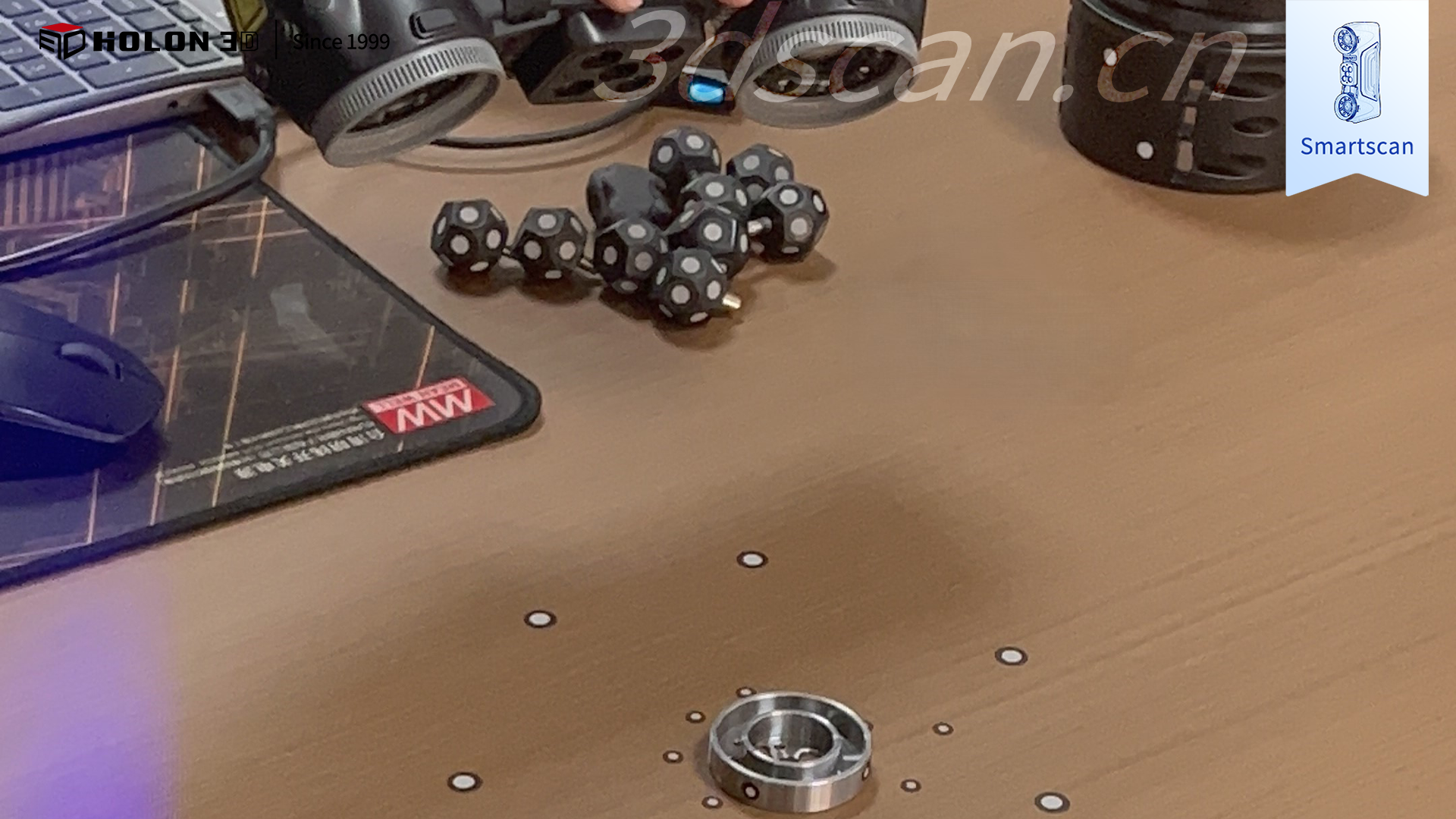

現場掃描圖
金屬拋光件檢測核心難點聚焦于表面特性與精度要求：拋光表面反光極強，傳統掃描設備易受光線干擾導致數據失真、邊緣模糊，無法精準捕捉表面細節；作為精密部件，其輪廓度、關鍵尺寸等指標公差范圍極小，傳統測量方式精度有限，且人工拼接數據易產生累計誤差；傳統接觸式測量或需預處理的掃描方式，還可能損傷拋光表面，同時難以全面覆蓋所有特征區域，易形成掃描盲區導致數據缺失。

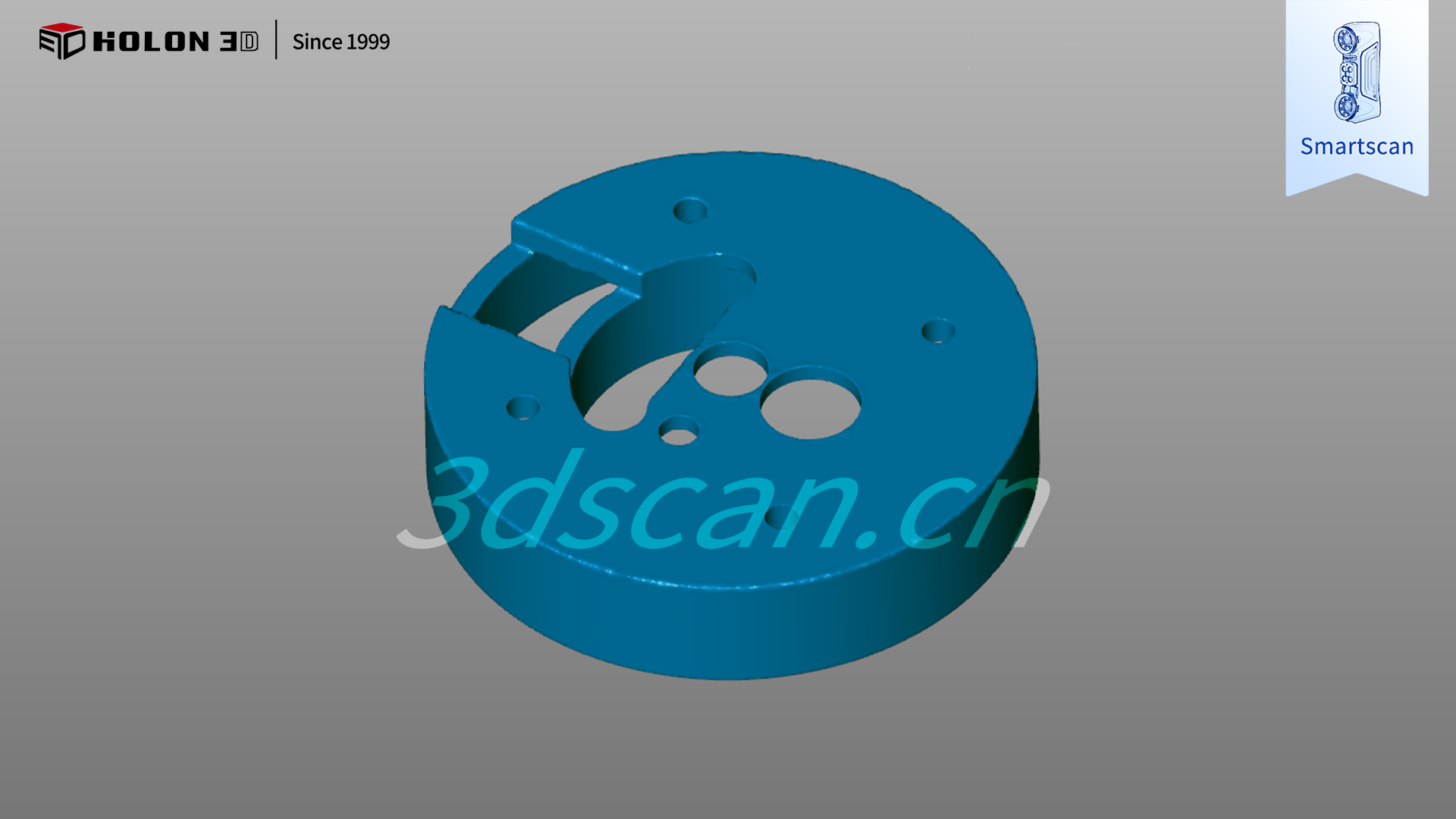

掃描數據圖
掃描數據圖
采用 HOLON3D Smart 49 掃描儀可針對性破解難題，其具備工業計量級精度，搭配全藍激光技術，無需任何表面預處理即可穿透強反光干擾，精準捕捉拋光件輪廓、邊緣及表面細節數據；搭載四種掃描模式，可根據拋光件整體輪廓、細微特征等靈活切換，配合手持設計自由調整掃描角度，實現全區域無死角掃描；高速無接觸測量既避免了對拋光表面的損傷，又大幅提升檢測效率，且不受場景約束，僅需粘貼少量標志點即可穩定輸出高質量數據；掃描數據與原始模型比對可生成清晰三維檢測色譜圖，準確量化誤差分布，科學判定合格性，完全契合客戶嚴苛需求，為金屬拋光件質量管控與工藝優化提供可靠支撐。

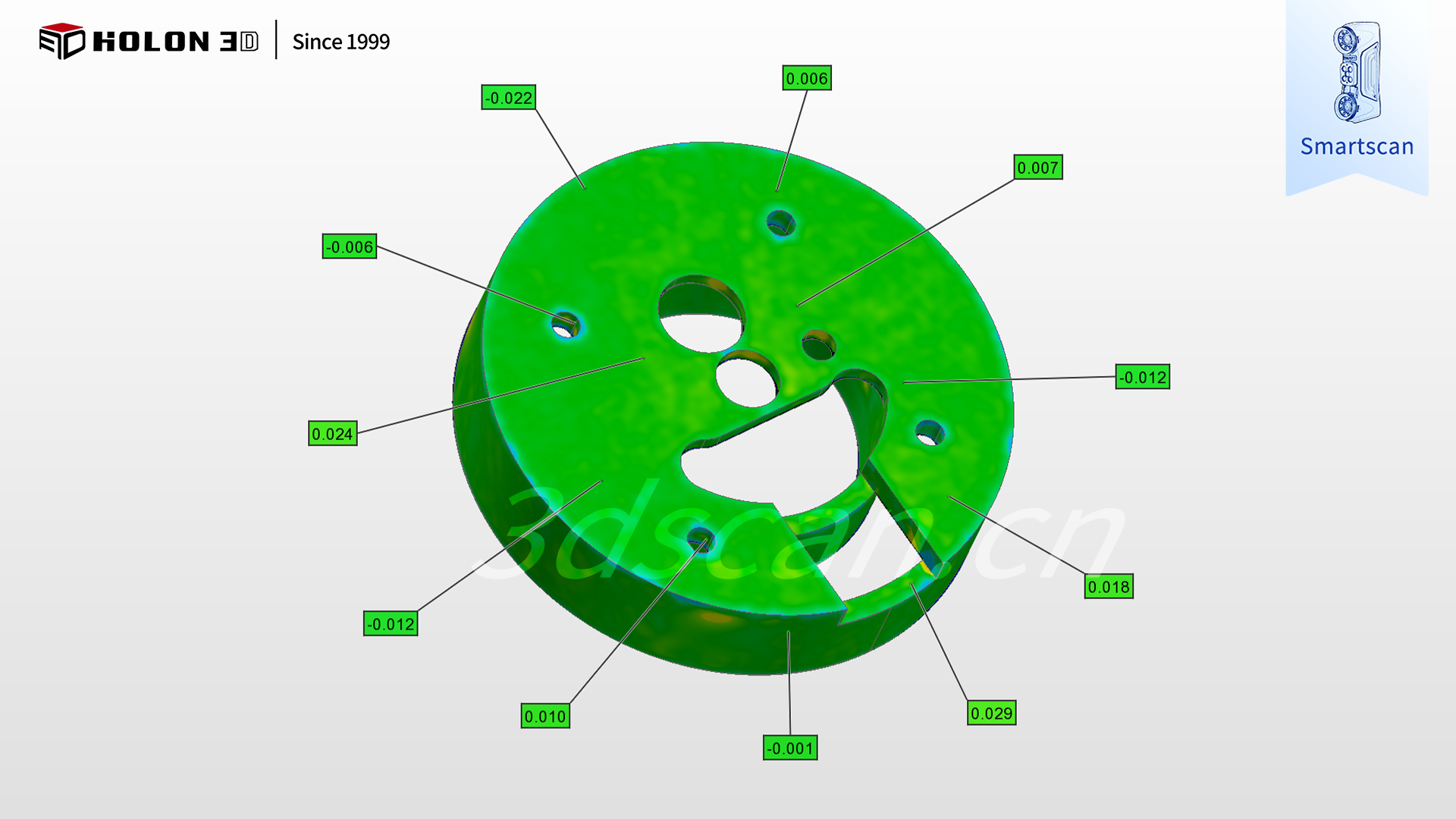

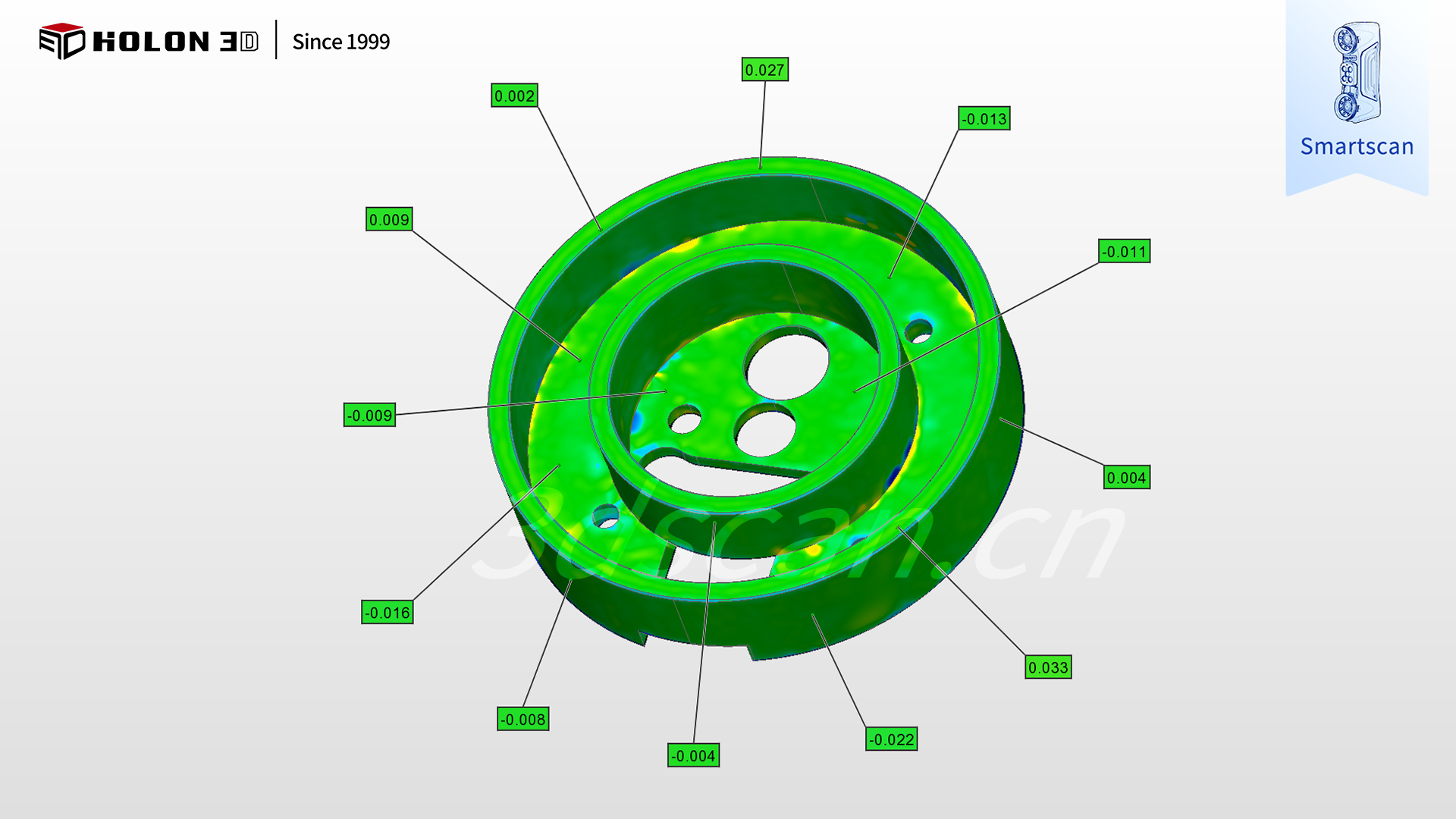

三維檢測色譜圖
三維檢測色譜圖
