動、靜盤毛胚澆鑄件是各類機械產品的基礎結構部件，客戶需對這類毛胚澆鑄件進行三維掃描，獲取高精度、細節還原度高且完整的三維數據，通過與原始模型比對生成三維檢測色譜圖，直觀量化型面偏差、壁厚均勻性、關鍵基準位誤差等核心指標的分布情況，以此科學判斷鑄件是否合格。由于動、靜盤毛胚澆鑄件為澆鑄原始狀態，表面材質特性復雜，且包含型面過渡、預留裝配結構等關鍵細節，客戶對掃描精度、細節還原度及數據完整性要求極高，同時需適配車間抽檢、批量質檢等多樣化場景，傳統測量方式難以滿足需求，因此選擇 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，為動、靜盤毛胚澆鑄件的精準質量檢測提供高效可靠的數字化支撐。

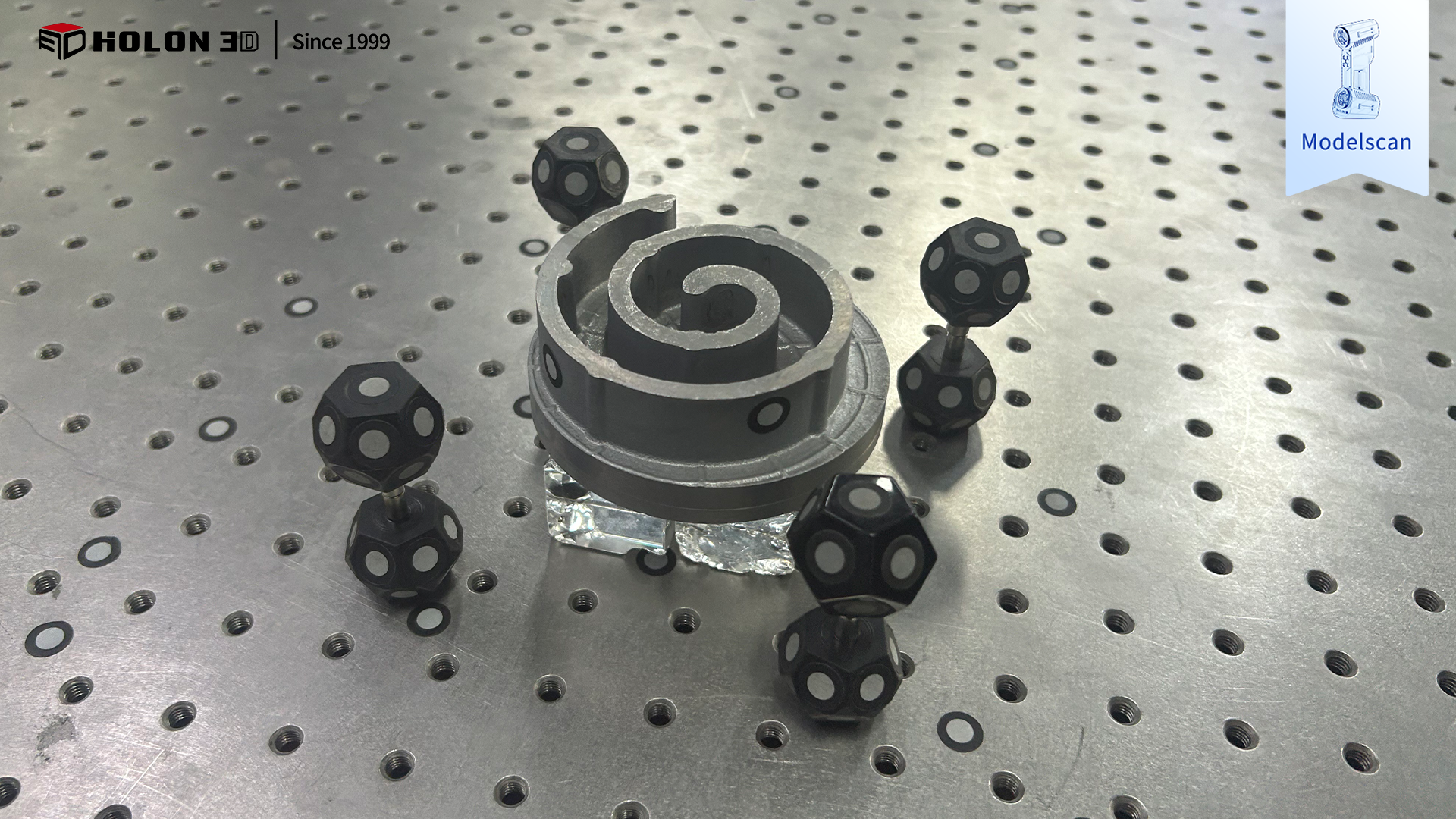

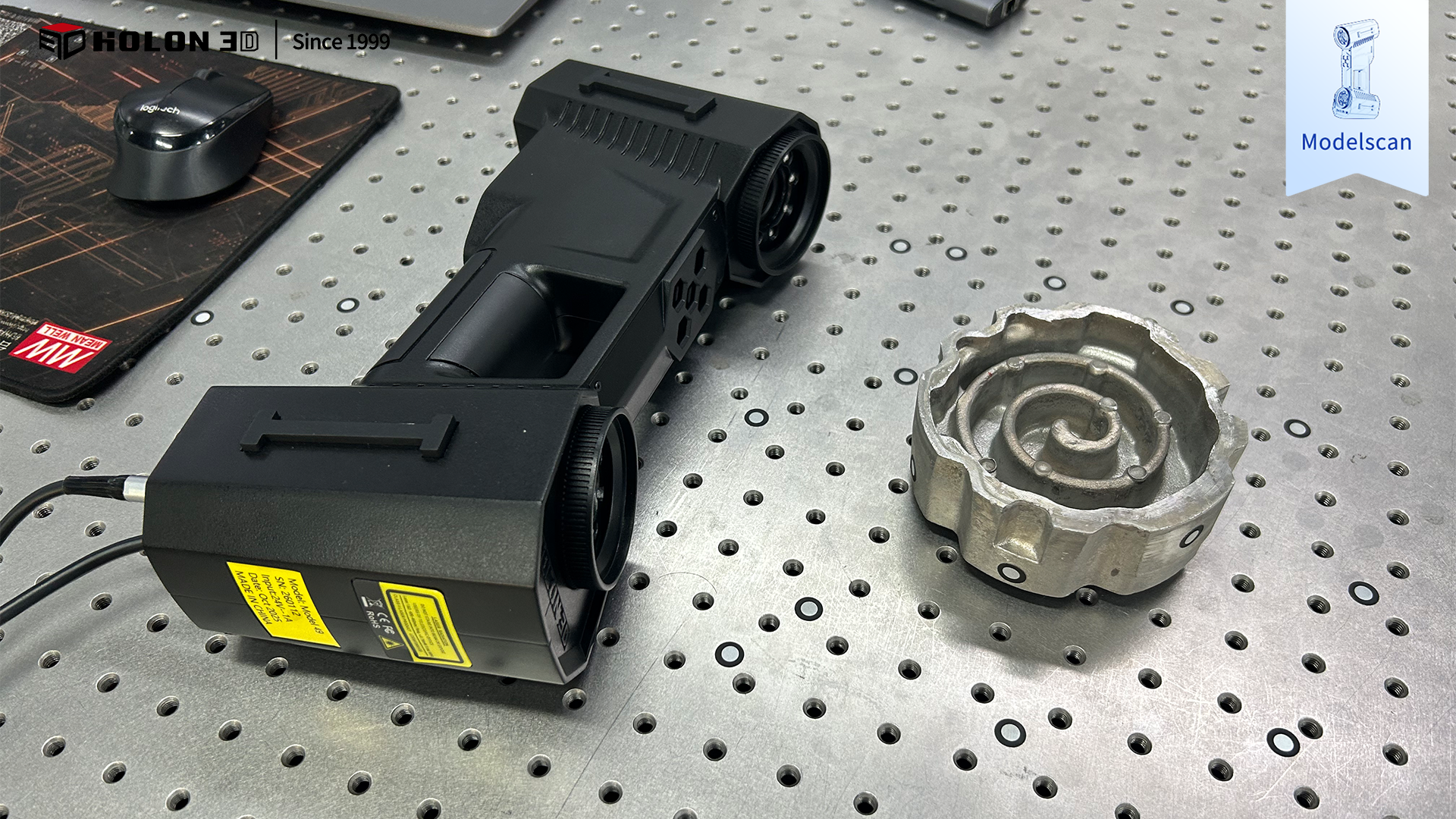

掃描實物圖

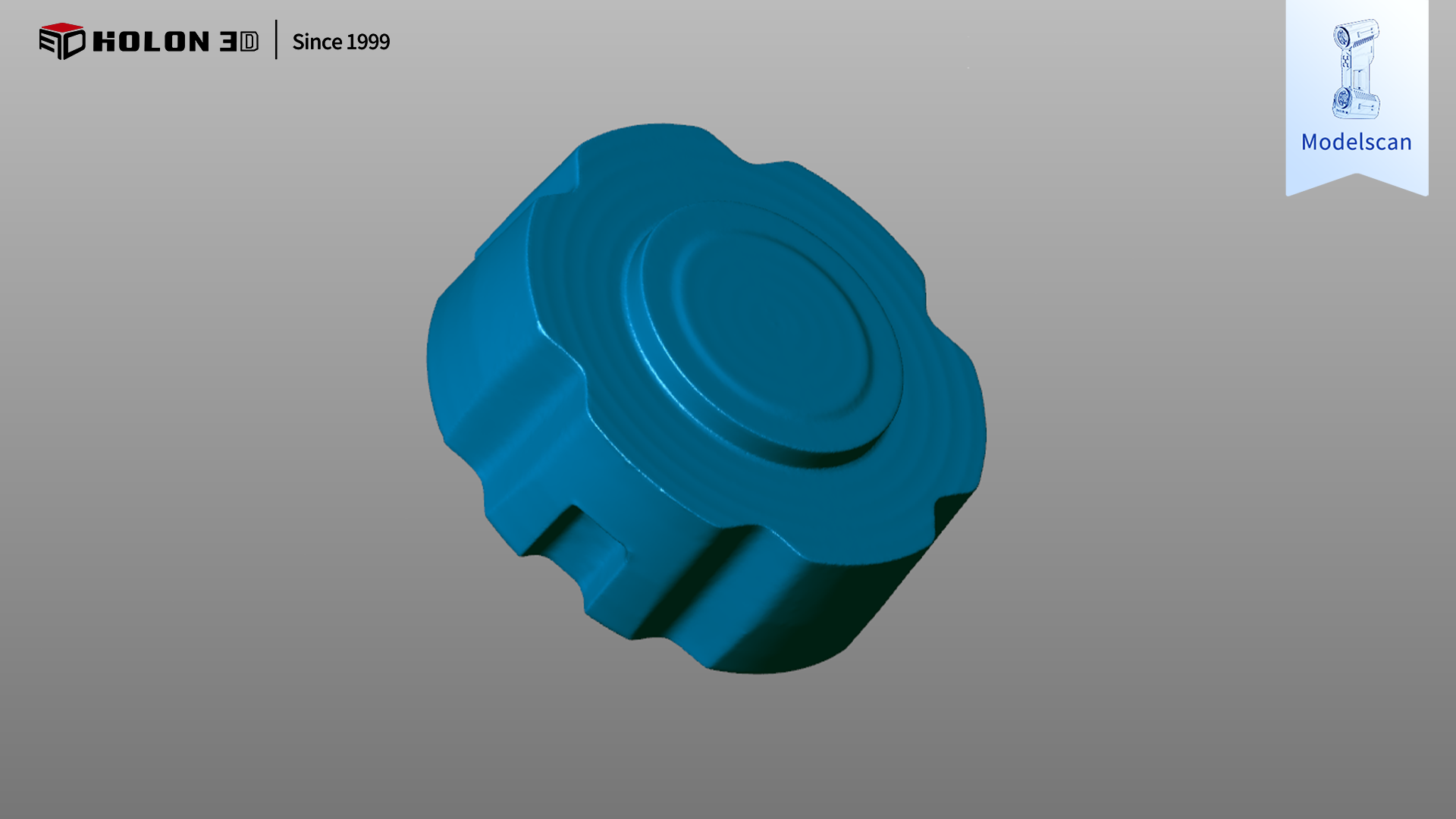

掃描實物圖
動、靜盤毛胚澆鑄件的核心檢測難點集中在澆鑄原始狀態的特性上：其表面粗糙不均，可能存在微小砂眼、澆冒口殘留等澆鑄固有特征，傳統局部點位測量工具（如卡尺、百分表）無法全面覆蓋復雜型面與這些細微特征，難以精準捕捉型面過渡弧度、預留結構尺寸等關鍵細節，導致三維檢測色譜圖缺乏完整細節數據支撐，無法滿足客戶對細節還原度的高要求；鑄件表面材質特性受澆鑄工藝影響，部分區域可能呈現啞光或局部反光，傳統測量方式易受材質特性干擾，造成數據采集失真、局部區域數據缺失，影響誤差判斷的準確性；其型面輪廓度、壁厚公差等核心指標要求嚴苛，傳統測量工具精度有限，難以達到客戶所需的高精度檢測標準，易產生數據偏差；接觸式測量不僅效率低下，操作中還可能因鑄件表面粗糙導致測量工具磨損，或因受力按壓造成鑄件微小損傷，進一步影響檢測結果真實性；同時，傳統測量方式受場景約束明顯，無法靈活應對車間流水線質檢、倉儲批量復核等不同環境下的高效檢測需求，嚴重制約質量管控效率與生產進度。

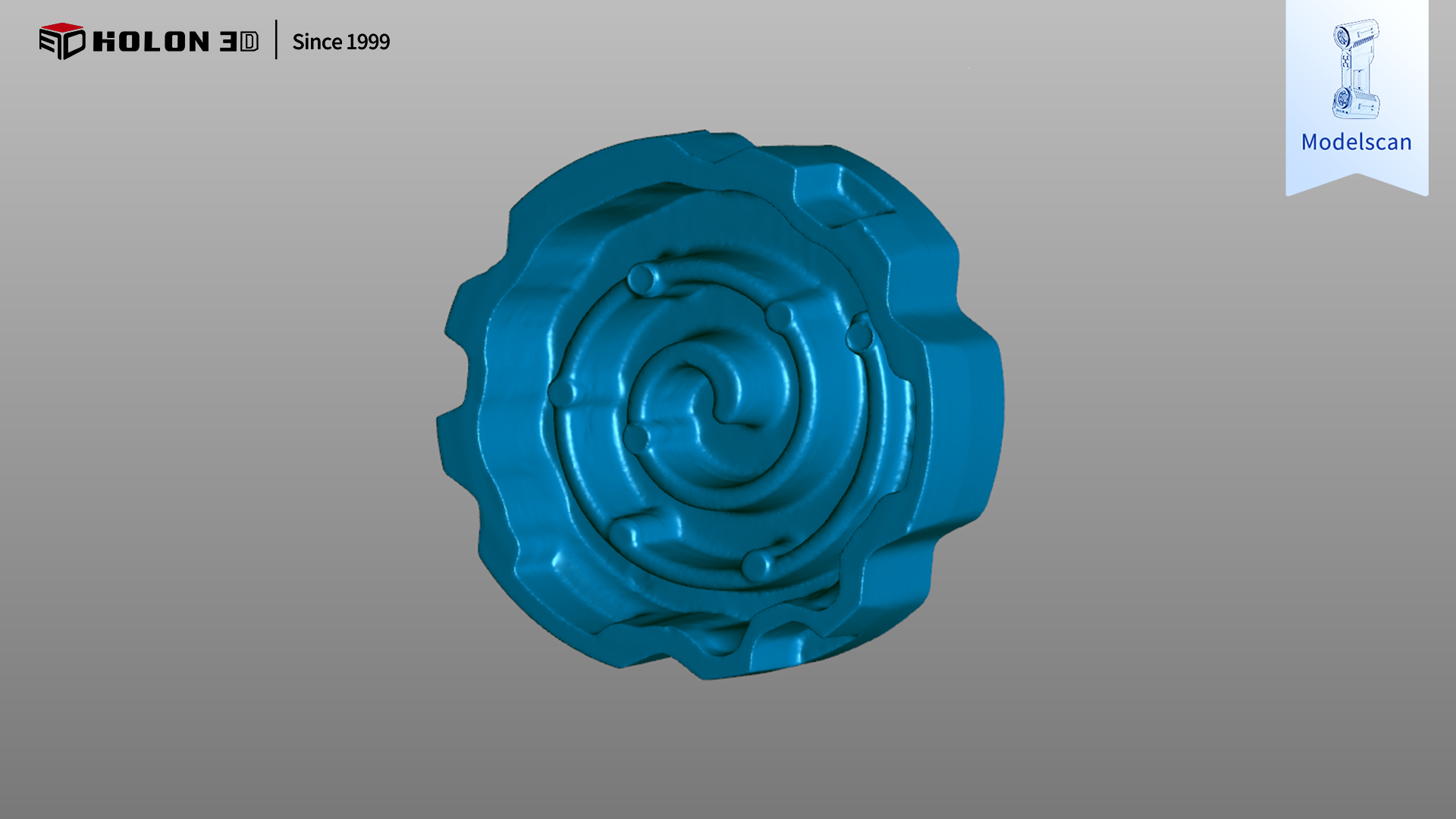

動盤毛胚掃描數據圖
動盤毛胚掃描數據圖

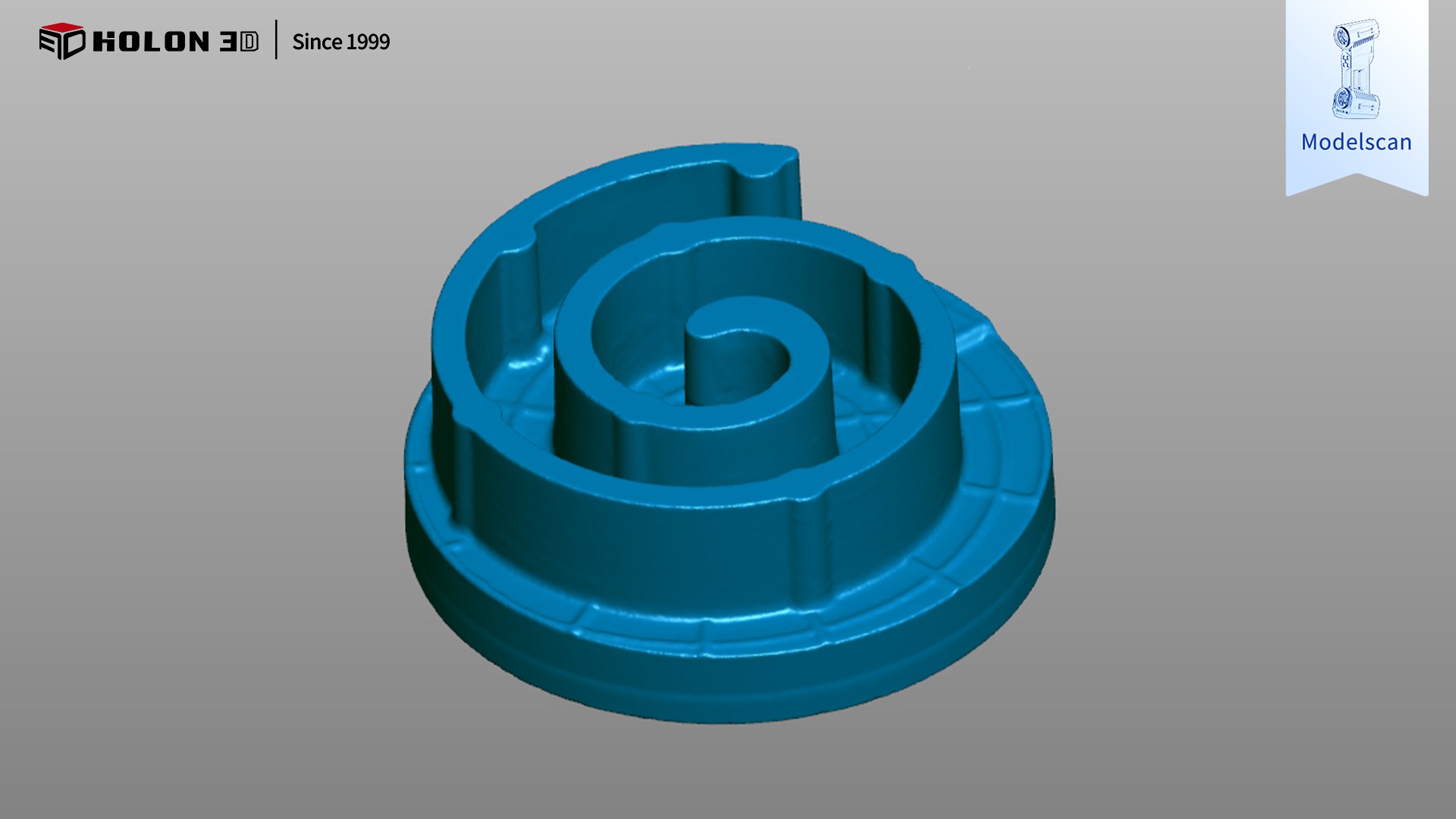

靜盤毛胚掃描數據圖
靜盤毛胚掃描數據圖
采用 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，可針對性破解動、靜盤毛胚澆鑄件檢測的核心難題。該掃描儀具備工業計量級精度，實測精度達 0.02mm，最高可達 0.01mm，搭配全藍激光技術，不懼不同毛胚澆鑄件的不同表面材質特性，無論是澆鑄后的啞光粗糙面還是局部反光區域，都能穩定穿透表面干擾，精準采集數據；更搭載四種專屬掃描模式，可根據鑄件的型面過渡區域、微小預留結構、邊緣輪廓等不同特征細節靈活切換，高效捕捉每一處關鍵結構與澆鑄固有細微特征，確保細節還原度與數據完整性，為生成精準三維檢測色譜圖奠定堅實基礎；手持設計靈活便捷，不受毛胚澆鑄件體型與復雜型面限制，可自由調整掃描角度，輕松覆蓋鑄件的正反兩面、邊緣及隱蔽部位，無測量盲區；高速掃描能力大幅縮短單件檢測時間，配合無接觸式測量方式，既避免了測量工具磨損與鑄件表面損傷的風險，又能快速獲取全表面可靠數據，高效支撐合格性判定；掃描儀適應性強，不受場景約束，在車間、倉儲等不同環境下，僅需粘貼少量標志點輔助定位，無需額外復雜前期準備（如表面打磨、噴粉），即可穩定輸出高質量數據。掃描后生成的三維數據精準、完整且細節還原度高，與原始模型比對可清晰生成三維檢測色譜圖，能準確量化型面偏差、壁厚均勻性等關鍵指標的誤差，科學判斷毛胚澆鑄件合格性，完全符合客戶的嚴苛需求，為動、靜盤毛胚澆鑄件的質量管控、澆鑄工藝優化及批量生產提供了可靠的數字化保障。

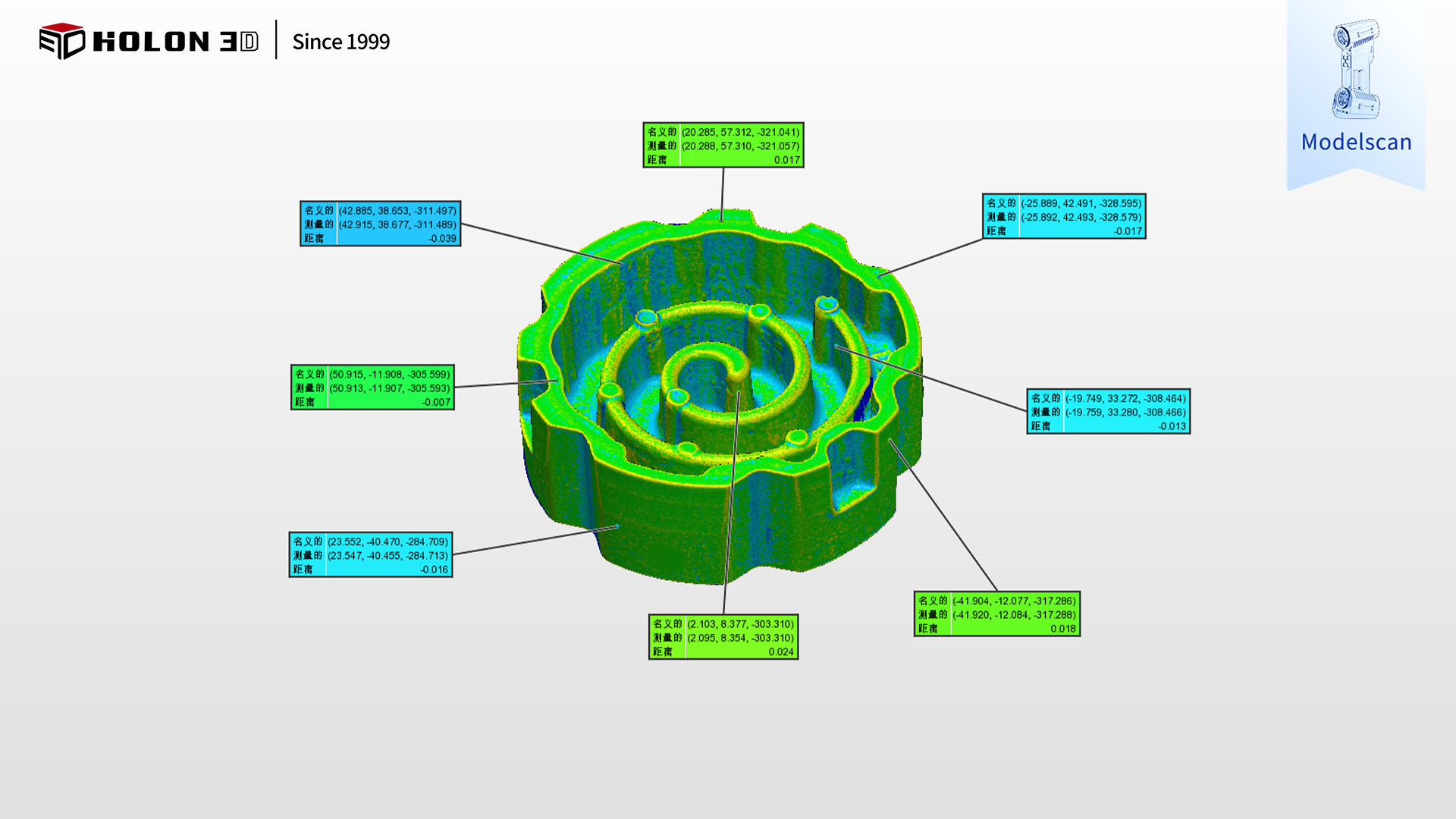

三維檢測（色譜圖）

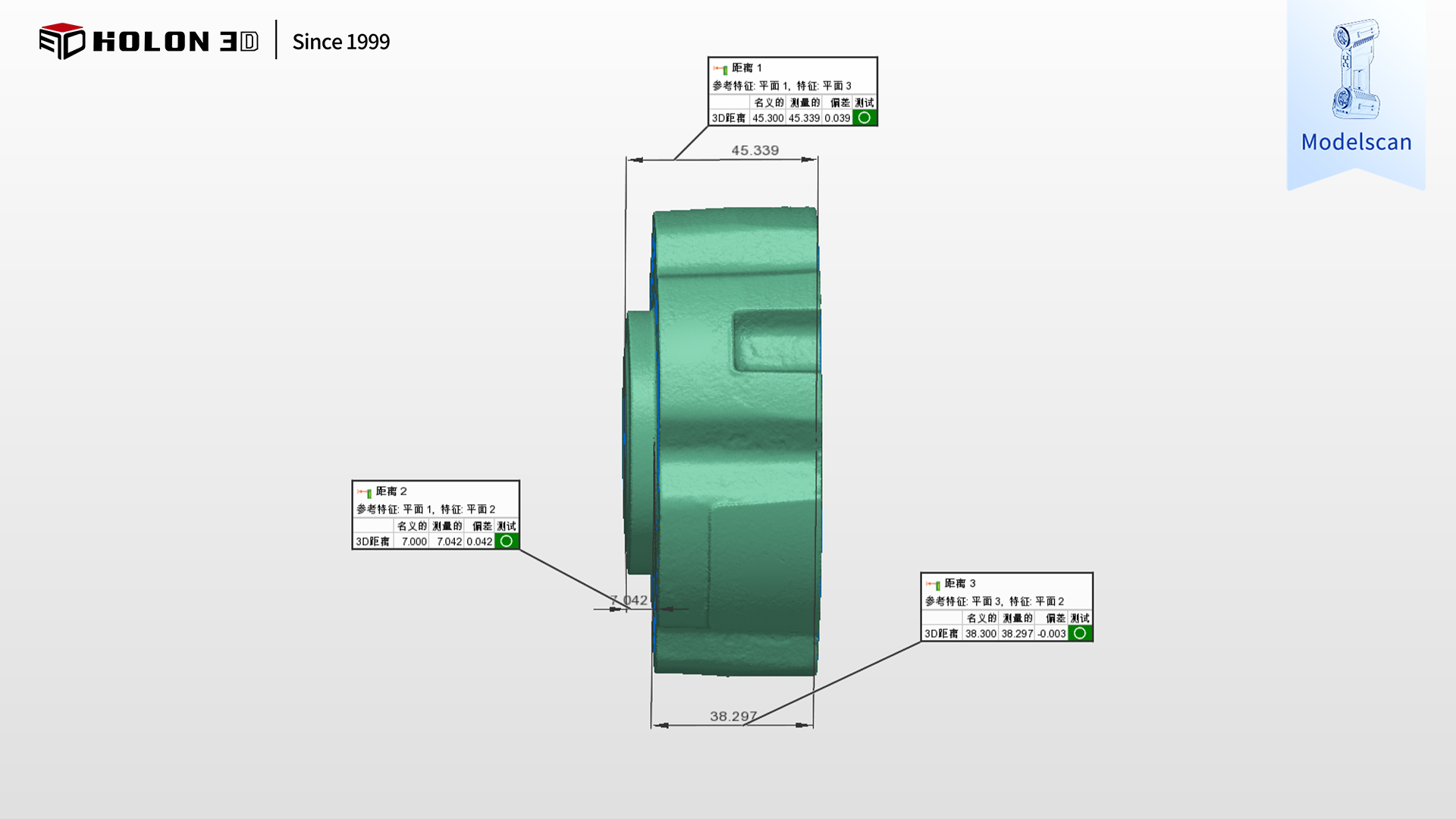

三維檢測（尺寸測量圖）
