葉片作為高精密工業部件的核心元素，其曲面精度與結構完整性直接影響設備性能與使用壽命。某制造商引入Holon 3D三維掃描技術，針對高反光葉片曲面和邊緣幾何特征進行全尺寸數字化檢測，替代傳統接觸式測量，以提升缺陷識別精度與工藝優化效率。

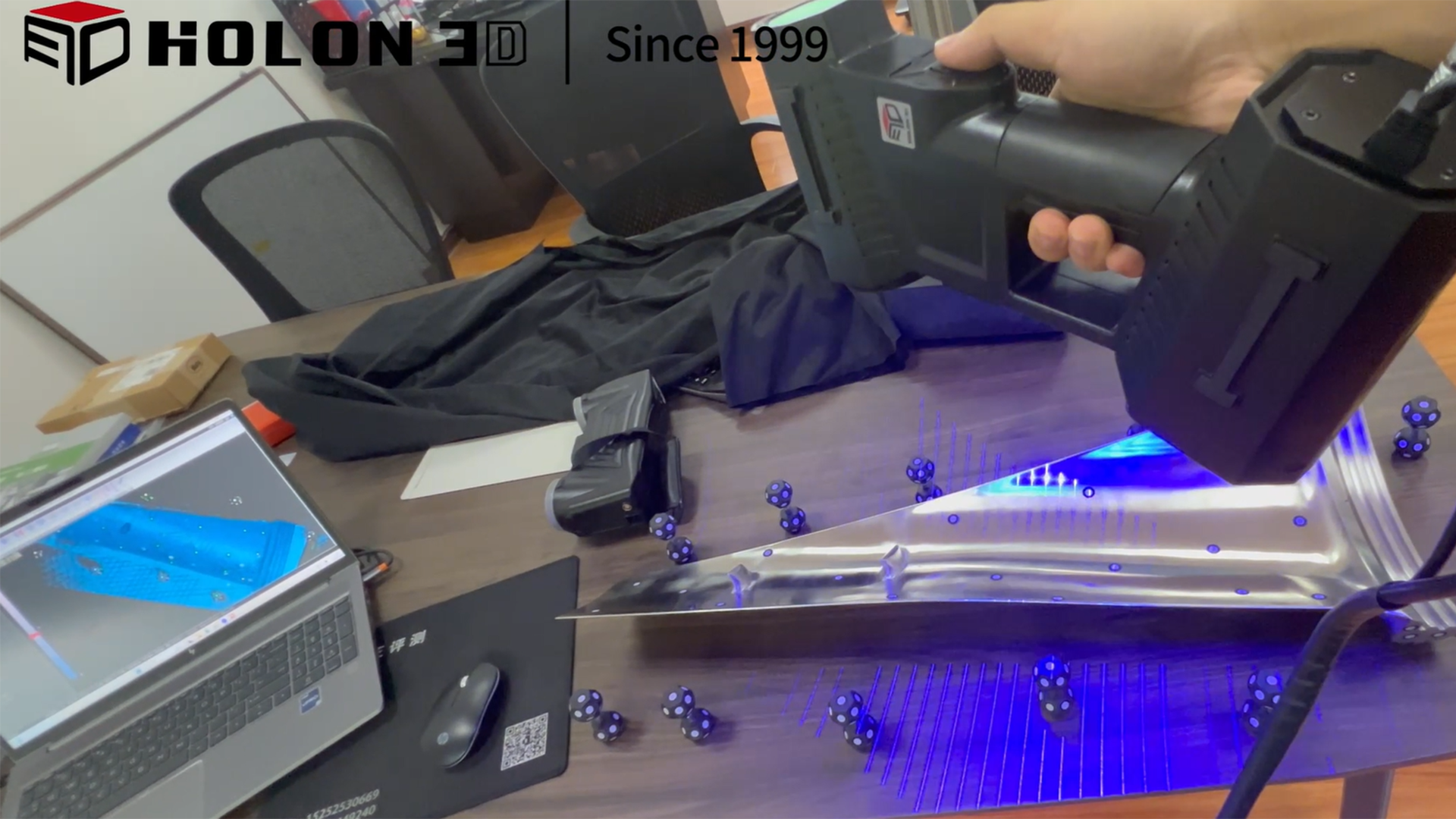

現場掃描圖
葉片表面具有反光特性，傳統光學掃描易因強反光導致關鍵曲率數據缺失；人工檢測難以量化亞毫米級邊緣磨損、微裂紋或局部形變，接觸式工具可能損傷涂層甚至引發二次缺陷。復雜曲面與薄壁結構使常規設備無法同步捕捉整體輪廓與根部裝配細節，反光干擾更易在掃描中形成盲區，影響形變分析與壽命預測可靠性。
Holon 3D采用Model 49三維掃描儀，通過全藍光抗干擾技術與動態光源調節，有效抑制表面反光，精準提取葉片曲率、磨損深度及裝配接口數據。0.02mm精度結合每秒420萬點云采集能力，完整還原曲面連續度與根部微結構特征；四種掃描模式一鍵切換，快速覆蓋大尺寸輪廓。非接觸式掃描確保零物理損傷，全藍光技術突破反光盲區，為結構可靠性分析與工藝迭代提供亞毫米級數據基底。

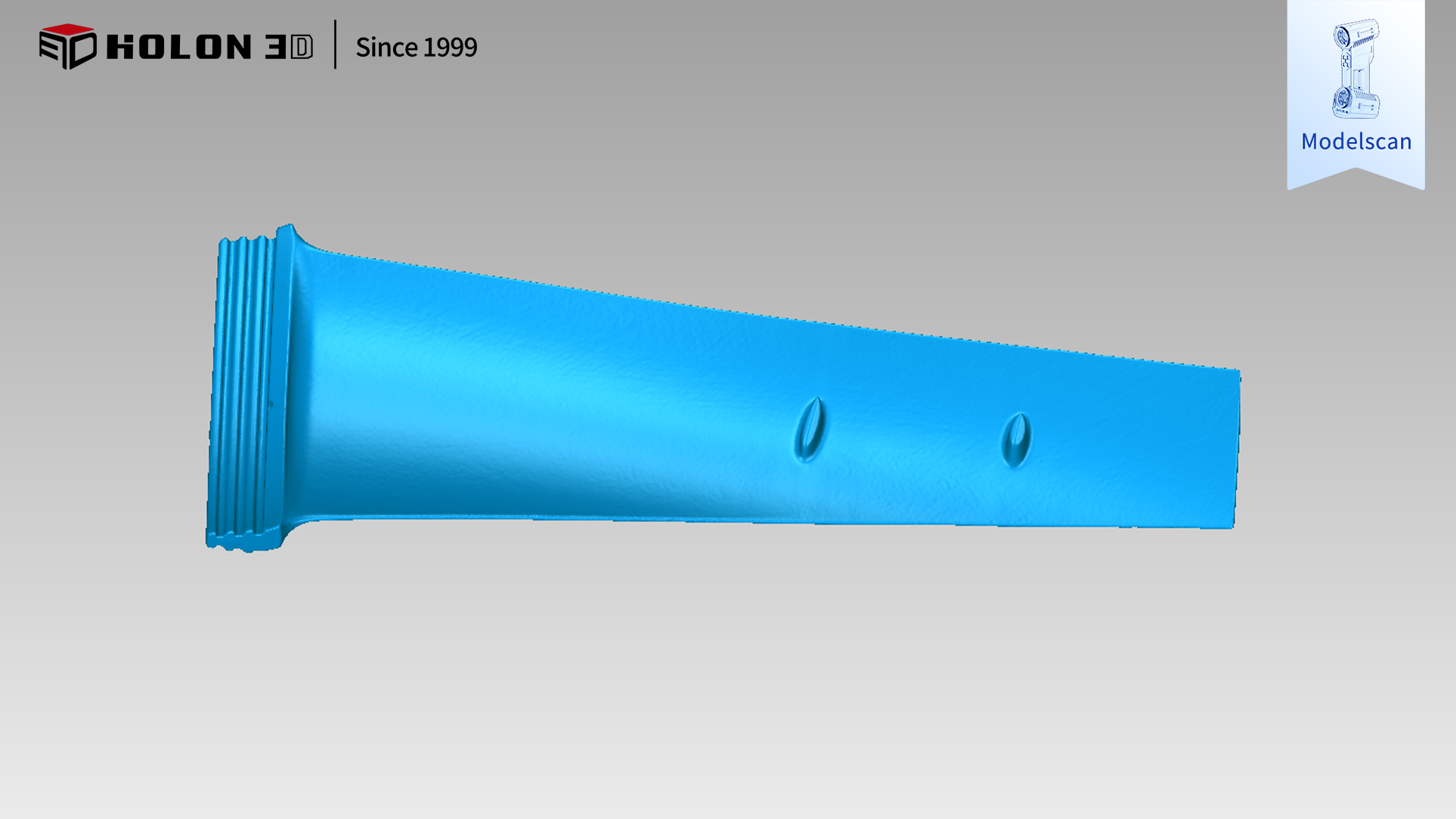

掃描數據圖

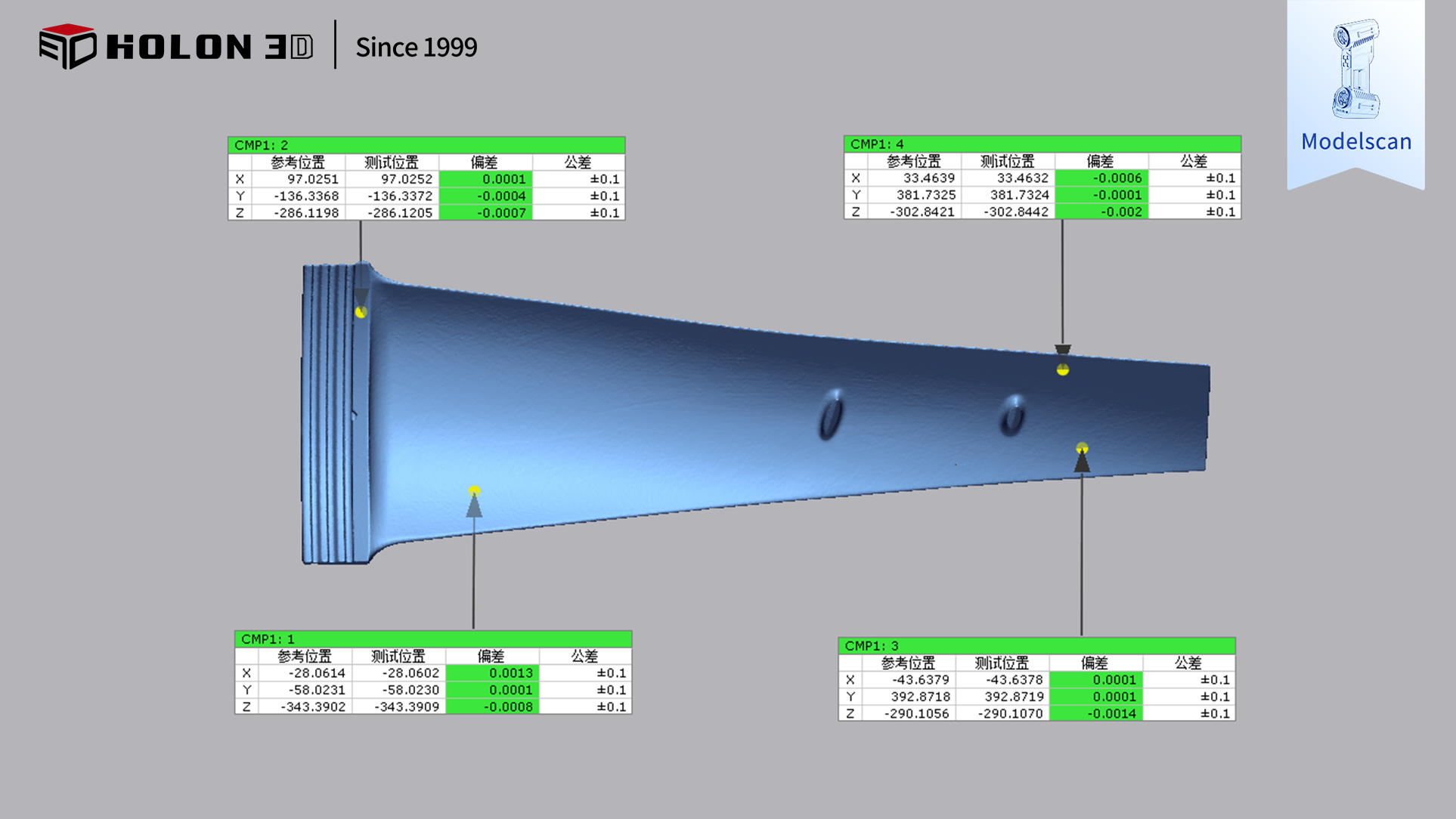

點數據圖
