洗碗機內腔三維掃描
發布時間：2024-05-18
瀏覽數：1393
- A +
- A
- A -
家用洗碗機作為一種現代化的廚房家電，已經逐漸走入千家萬戶。不僅解決了家庭中洗碗的煩惱，還提高了生活質量。洗碗機的結構設計包括內腔設計、噴淋系統設計、水循環系統設計、電氣控制系統設計等。其中內腔具備良好的抗腐蝕性和耐用性，主要材質分別是不銹鋼和ABS樹脂。

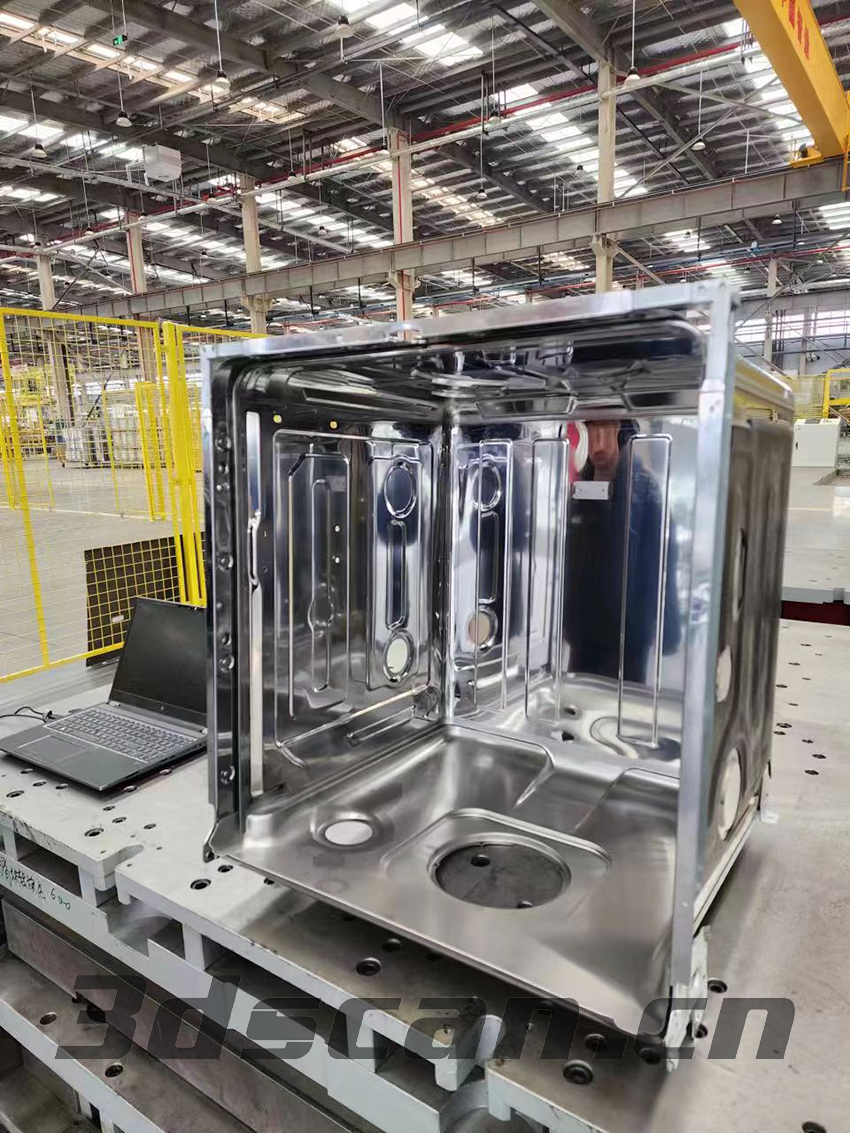

洗碗機內腔現場實物圖
面臨問題
面臨問題|Practical problems
某知名廠家想借助三維掃描來進行三維掃描和逆向建模，工件屬于高反光且內部形狀凹凸不平，凹槽各異且孔位較多，客戶需要對工件孔位進行精確測量，給傳統的測量工作帶來大難度。采用傳統測量方法十分繁瑣、耗時，不能滿足客戶需求，客戶要求測量速度快、精度高且不能對工件做任何處理，實現自動化三維測量，使得很多同行望而止步。

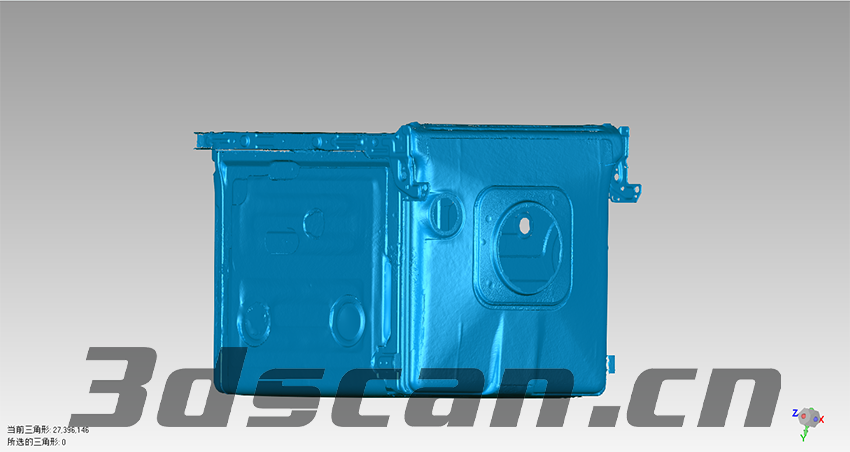

洗碗機內腔STL數據圖
洗碗機內腔STL數據圖
解決方案
解決方案|Holon solutions
根據客戶的需求及工件情況，華朗三維技術工程師使用model 49掃描工件，獲取數據。能夠降低三維掃描數據拼接的累計誤差。
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。

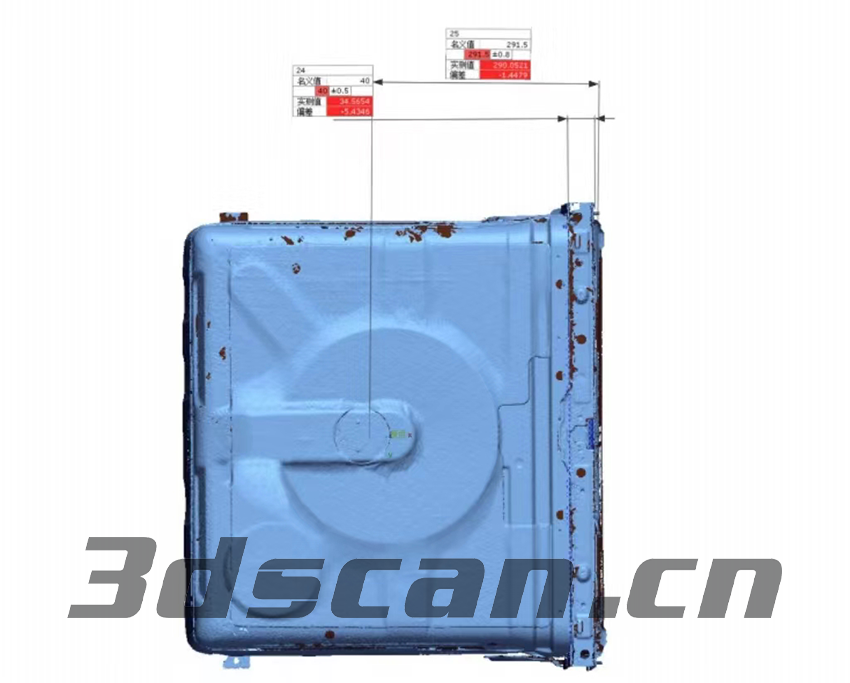

洗碗機內腔對比數據圖
洗碗機內腔對比數據圖
