1.使用三坐標只能單個點標記測量，三坐標測量時間長，不能給出三維掃描儀色差分析圖。
2.三坐標測量精密電器塑膠件孔位和輪廓獲取數據少，后期無法進行電器塑膠件設計改型需求。

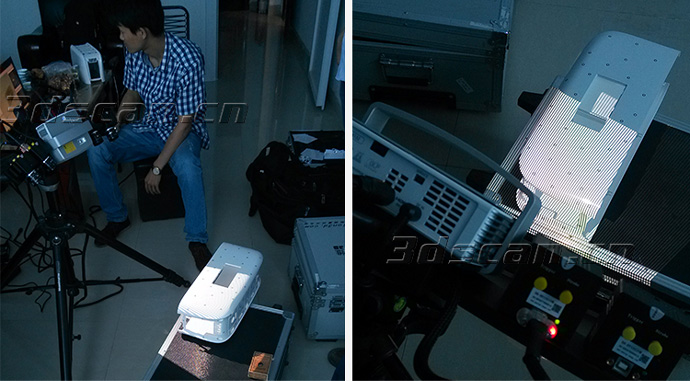

現場掃貓圖
1.使用三坐標只能單個點標記測量，三坐標測量時間長，不能給出三維掃描儀色差分析圖。
2.三坐標測量精密電器塑膠件孔位和輪廓獲取數據少，后期無法進行電器塑膠件設計改型需求。
針對客戶需求，華朗三維技術工程師提出解決方案：使用工業三維掃描儀（HL-3DX+）可快速掃描塑膠件的三維數據，然后將掃描的三維數據導入逆向設計軟件杰魔中，杰魔軟件將塑膠件點云數據轉換為三角網格面數據與設計軟件中進行后期處理，處理的數據可與原始數模圖進行三維檢測對比分析或逆向設計改型需求。
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
2、三維掃描
工業三維掃描儀（HL-3DX+）掃描速度快，掃描獲取電器塑膠件三維數據僅需10分鐘，數據精度高達到0.01-0.03mm。工業三維掃描儀（HL-3DX+）采用外插法多頻相移光柵技術、編碼點校準技術，數據智能融合，多次數據融合精度高，無分層與條紋

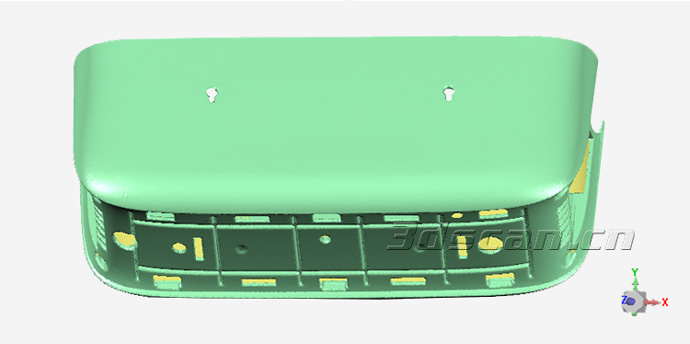

掃描數據圖

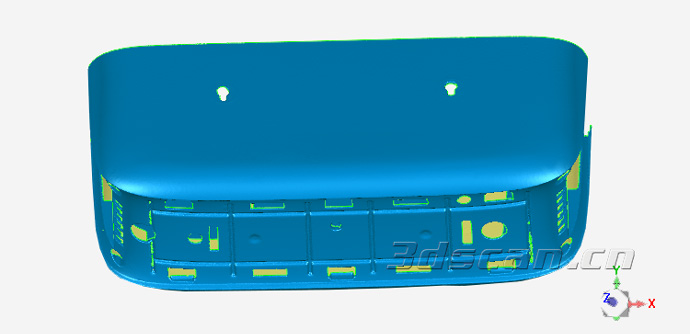

掃描數據圖
